Antenna DIPOLO full-size RIPIEGATO 40 metri 7 MHz

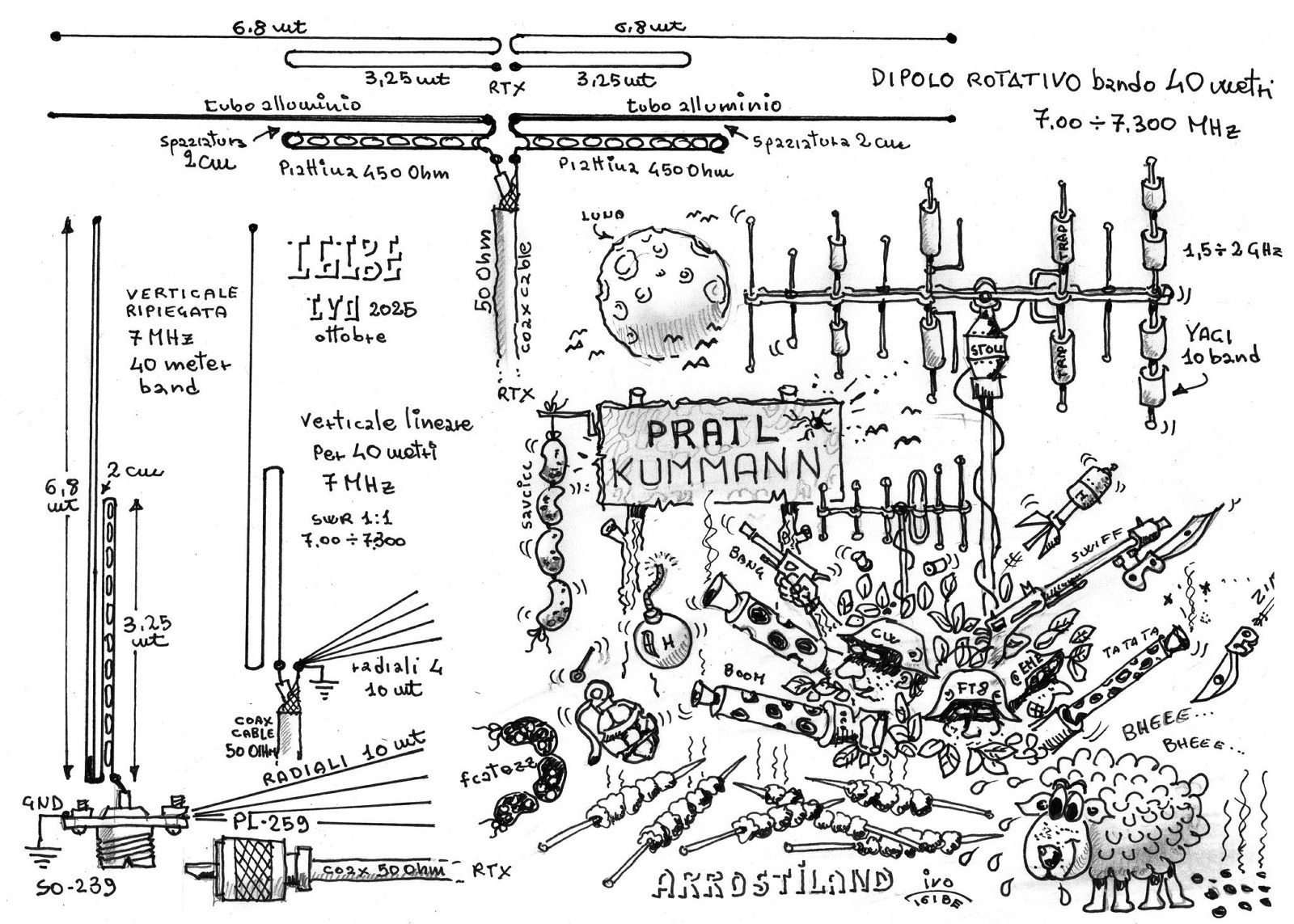

Pratola Peligna 2 ottobre 2025, antenna dipolo rotativo full-size ripiegato per la banda 40 metri, soli 6,8 metri per braccio, per uno sviluppo totale di 13,6 metri, leggera e performantein grado di coprire l'intera banda dei 40 metri da 7.000 a 7.300 MHz CW, DIgitale, SSB, la polarizzazione orizzontale rende il lobo di radiazione direttivo rendendo indispensabile l'utilizzo di un rotore azimutale. Per chi ha problemi di spazio la trasforma in verticale GP Groun Plane monobanda, polarizzazione omnidirezionale, aggiungendo almeno 4 contrappesi/radiali lunghi almeno 10 metri. Progetto circolato in rete in diverse soluzioni costruttive, mi ha colpito questa in particolare per l'utilizzo della parte radiante ripiegata, di una piattina da 450 Ohm cortocircuitata all'estremo superiore, distanziata dal radiatore centrale di 2 cm circa. Tale soluzione rende la costruzione facile e veloce evitando l'uso di cannette, tubi o bacchette metalliche e relativi complicati isolatori. va da se che la piattina tv ha solo funzione di conduttore ed e parte integrante del radiatore, potrebbe essere sostituita con normale filo elettrico unipolare o tubetto metallico, il che complicherebbe solamente la costruzione meccanica dell'antenna. La foto allegata non e reale ma generata dall'AI, buon divertimento, 73 Ivo I6IBE 2025
