Interfaccia modi DIGITALI per Yaesu VX3, VX2, FT-60, FT-50 e Baofeng UV3R UV5R

permette di operare in DIGITALE PSK31, RTTY, SSTV, PACKET, FAX, JT65, APRS, ecc

Con tutti i software disponibili, MIXW32, MultiPSK, JT65, EasyPAL, ecc

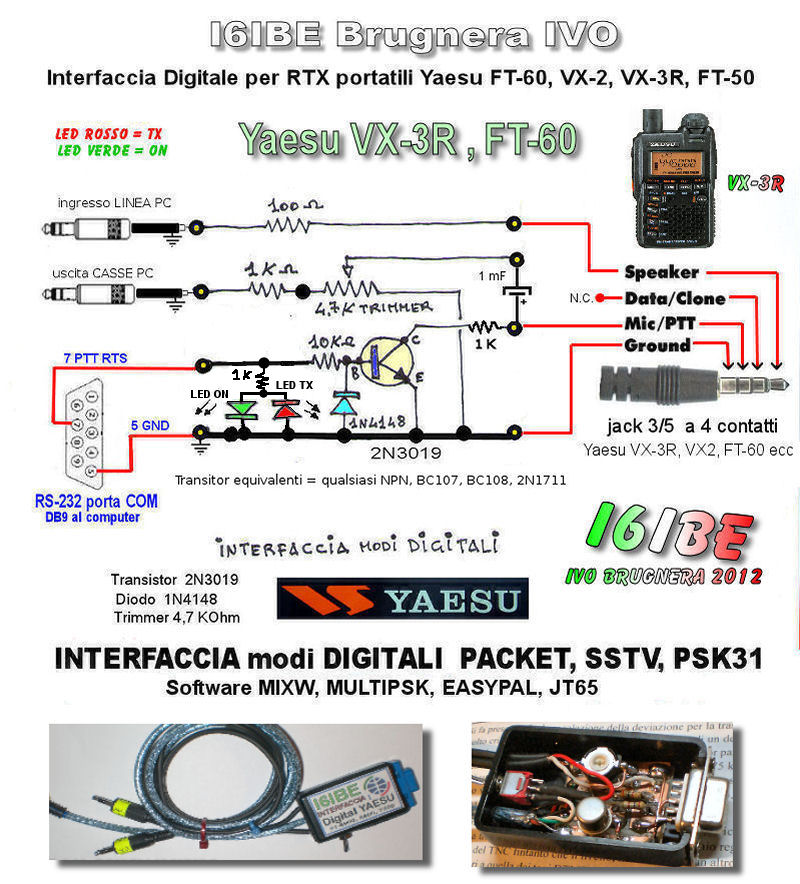

Una semplicissima interfaccia computer-rtx cablata velocemente, semplicissima da costruire, permette di comunicare nei modi DIGITALI anche con i poccolissimi ricetrasmittenti VHF/UHF palmari serie Yaesu VX3 o Baofeng UV3, Il circuito e' semplicissimo, un singolo transistor NPN comanda il circuito PTT abilitando alla trasmissione automatica i piccoli portatili tramite porta COM (RS232) del PC, l'ingresso LINEA e OUT-BF inviano e ricevono i segnali AUDIO da e verso gli RTX. Le uniche differenze tra i due schemi sono relative alle DIVERSE connessioni audio ai jack 3/5 a 4 contatti. Attenzione, il piccolo portatile BAOFENG, se opera con antenna portatile ed in ALTA POTENZA, subisce un rientro di RF che blocca, a volte, il PTT in posizione ON, se ad esso e' collegato un dispositivo esterno come l'AURICOLARE o una INTERFACCIA. Si risolve saldando internamente al UV-3, tra i contatti di MASSA e MIC visibili tra i due Jack , un condensatore SMD o CERAMICO da 100 pF elimina questo rientro RFI riportandolo alla normalita. Per facilitare la saldatura di un condensatore ceramico di piccole dimensioni, sicuramente piu' reperibile di quello SMD, SOLLEVATE il XTAL presente nel circuito, saldate il condensatore e ripiegatecelo sopra a 90 gradi onde evitare che tocchi il case impedendo la corretta riposizionamento e chiusura del circuito stampato. Per lo Yaesu VX-3R non ci sono problemi, l'attacco del PTT e' regolare e non subisce nessun disturbo RF, presentando un funzionamento impeccabile bye I6IBE
