TRIPLICATORE a diodo VARACTOR 144/432 Mhz

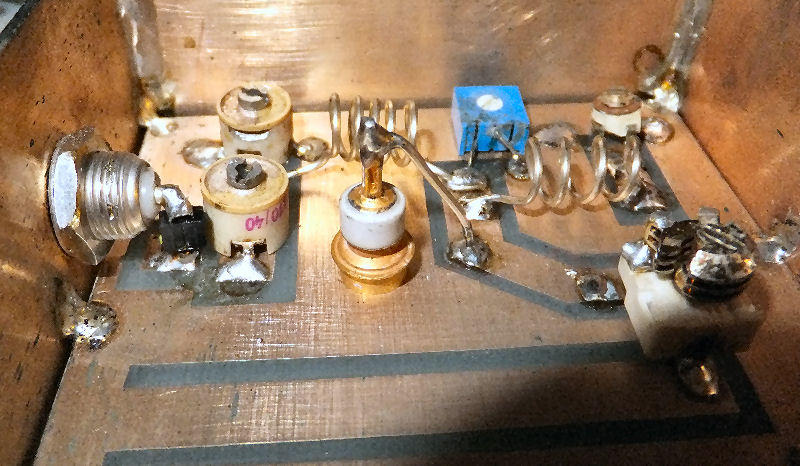

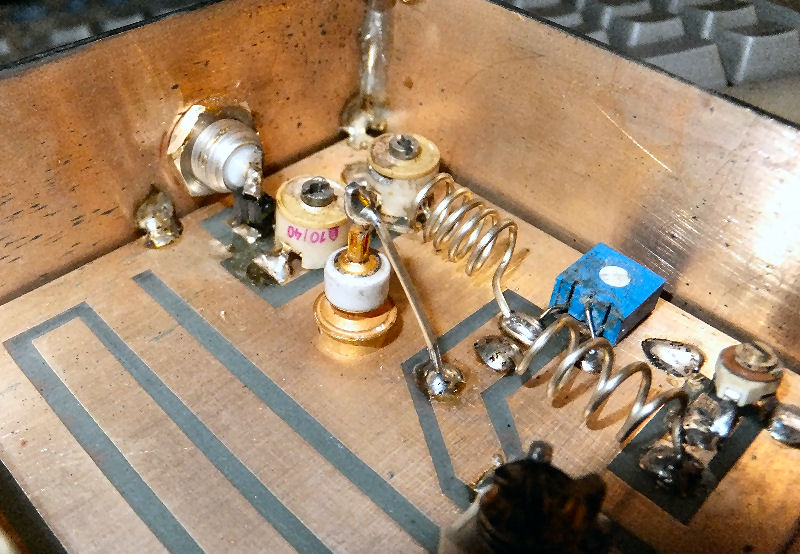

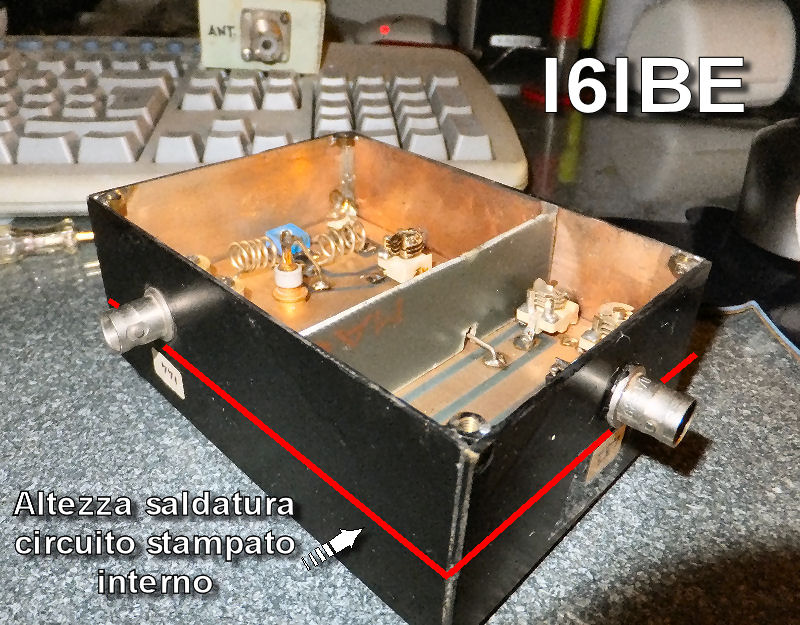

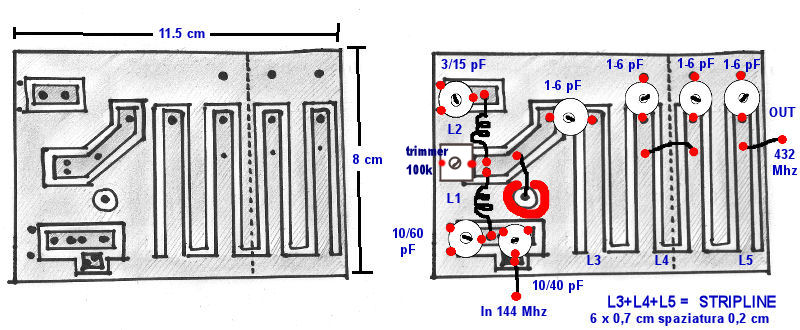

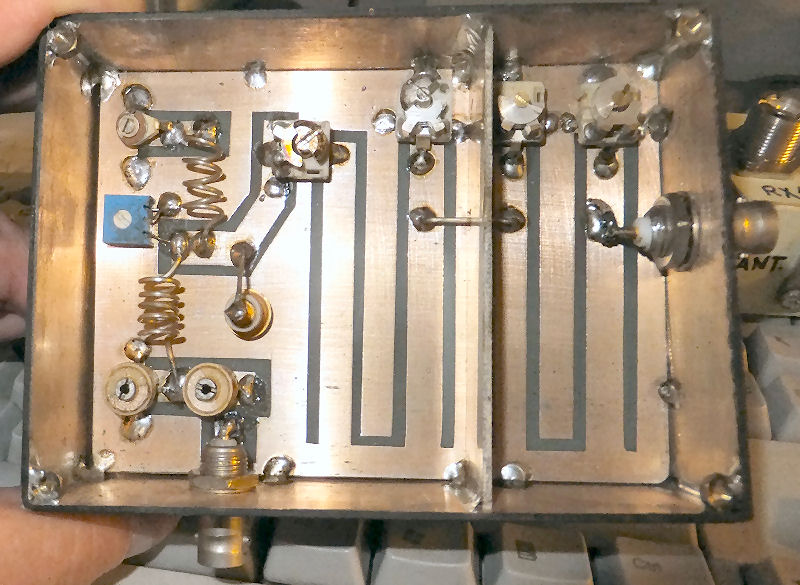

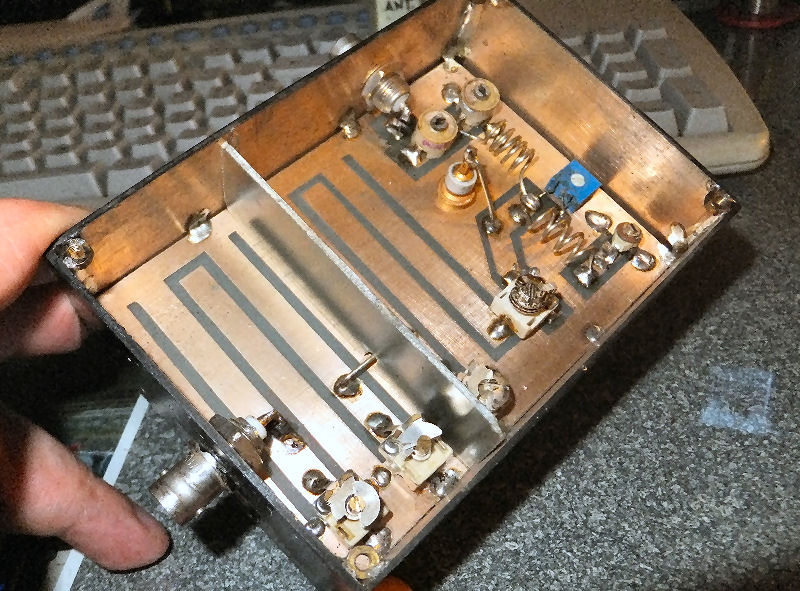

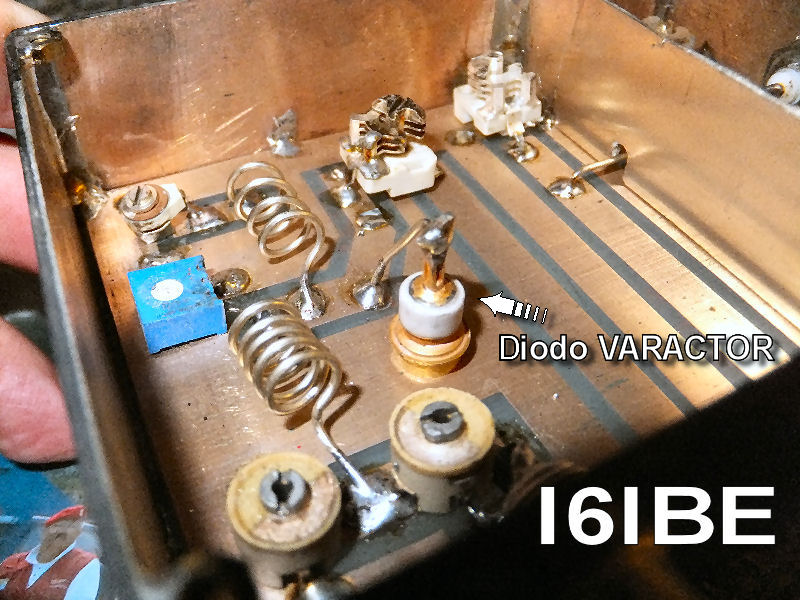

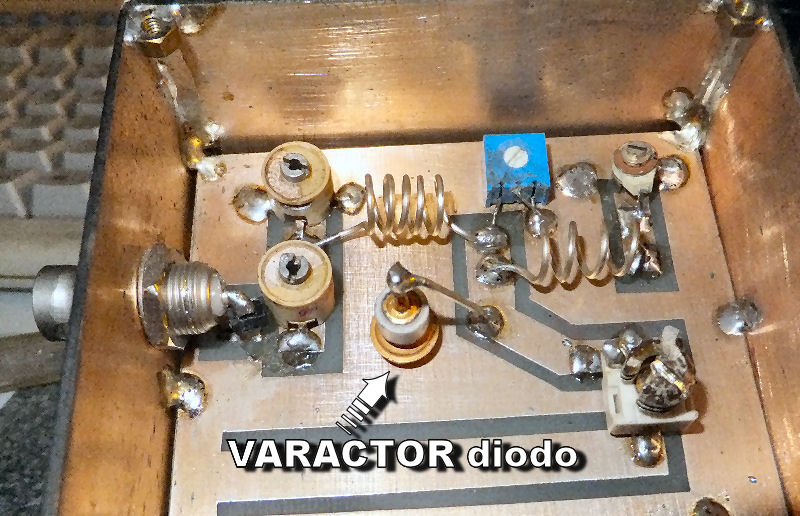

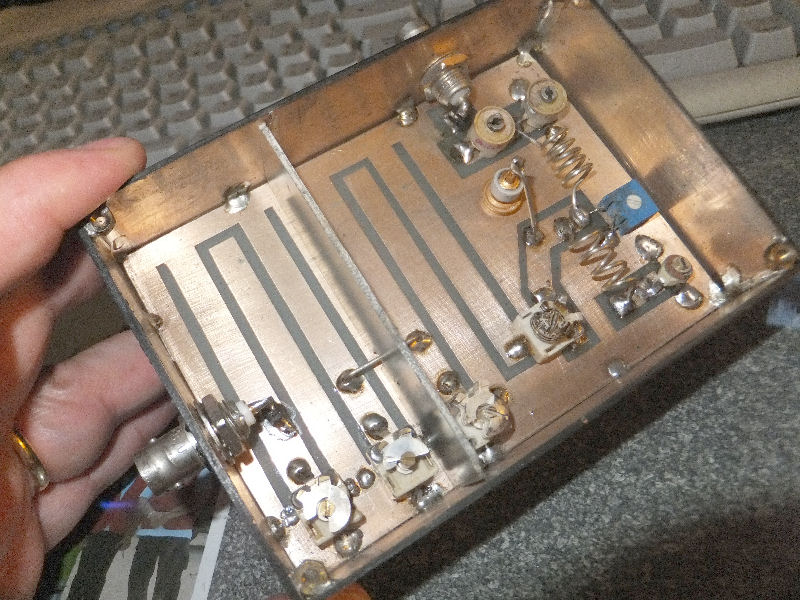

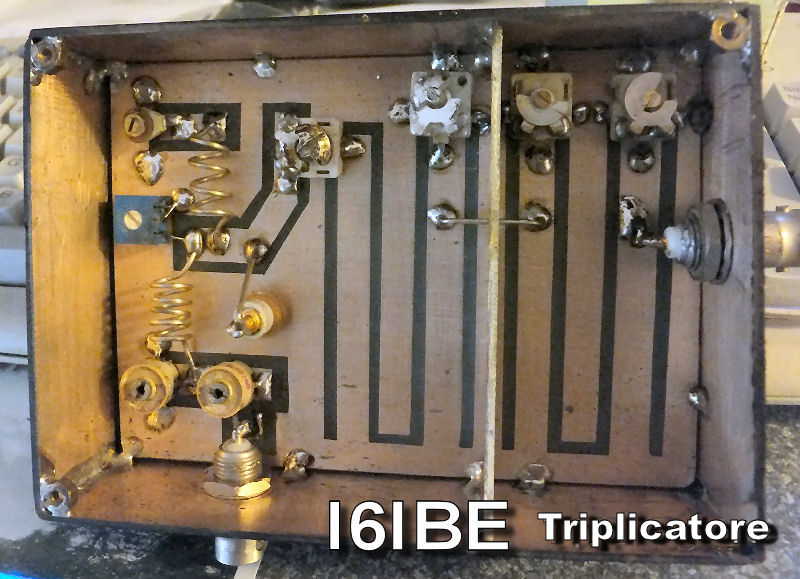

Salve, per chi ha volglia di divertirsi con componenti antichi e semi sconosciuti ecco quello che fa per voi, un TRIPLICATORE di frequenza , si avete capito bene, se disponete di un rtx monobanda 144 Mhz e volete provare l'ebrezza delle UHF o 432 Mhz FM questo e' lo schema che fa per voi, un sepmlice diodo VARACTOR o VARICAP (Variable Reactor) genera armoniche tali che una volta filtrate con filtri passa banda, permette di ottenere un uscita duplicata o triplicata di potenza elevatissima, il rendimento e' di circa il 70 % , come dire se trasmettiamo a 144 Mhz in FM con una potenza di 10 W, otteniamo in uscita un segnale 432 Mhz di 7 Watt circa perfettamente utilizzabile, pulito e privo di armoniche. Questo circuito veniva utilizzato e costruito dagli sperimentatori 20 anni fa, gli RTX 144 Mhz erano appena apparsi sul mercato, quelli per i 432 mhz un sogno, solo qualche raro utilizzatore poteva permettereli, una gamma difficile e complessa , la circuteria costava un occhio e l'autocostruzione quasi impossibile. Questo circuito, collegato ad un FT-23 permise al sottoscritto di effettuare il primo collegamento FM in banda 432 Mhz . La circuiteria e' molto semplice, uno stampato 11,5x8 cm ricoperto di carta edesiva , un cutter permette di ricavare facilmente le poche piste e le bobine STRIP-LINE, le due bobine L1 (ingresso 144 Mhz) e L2 ( soppressore 288 Mhz) vanno realizzate con filo di rame argentato da 1 mm , la prima 5 spire la seconda di 4 spire su diametro in aria di 6 mm, qualche condensatore trimmer variabile completera' l'opera, il trimmer da 100 K permette di trovare il miglior punto di lavoro del DIODO, la taratura e' a orecchio-occhio, nel senso che tutti i trimmer vanno tarati per la massima uscita RF. il DIODO VARACTOR va selezionato in base alla potenza che si intende utilizzare, il modello della foto, con bullone, supporta circa 10 watt, per potenze minori , semplici diodi da 1 watt saranno sufficienti , Circuito divertente e molto simpatico, vale la pena provarlo. 73 de IVO I6IBE
