QUANSHENG UVK5 Mods HARDWARE

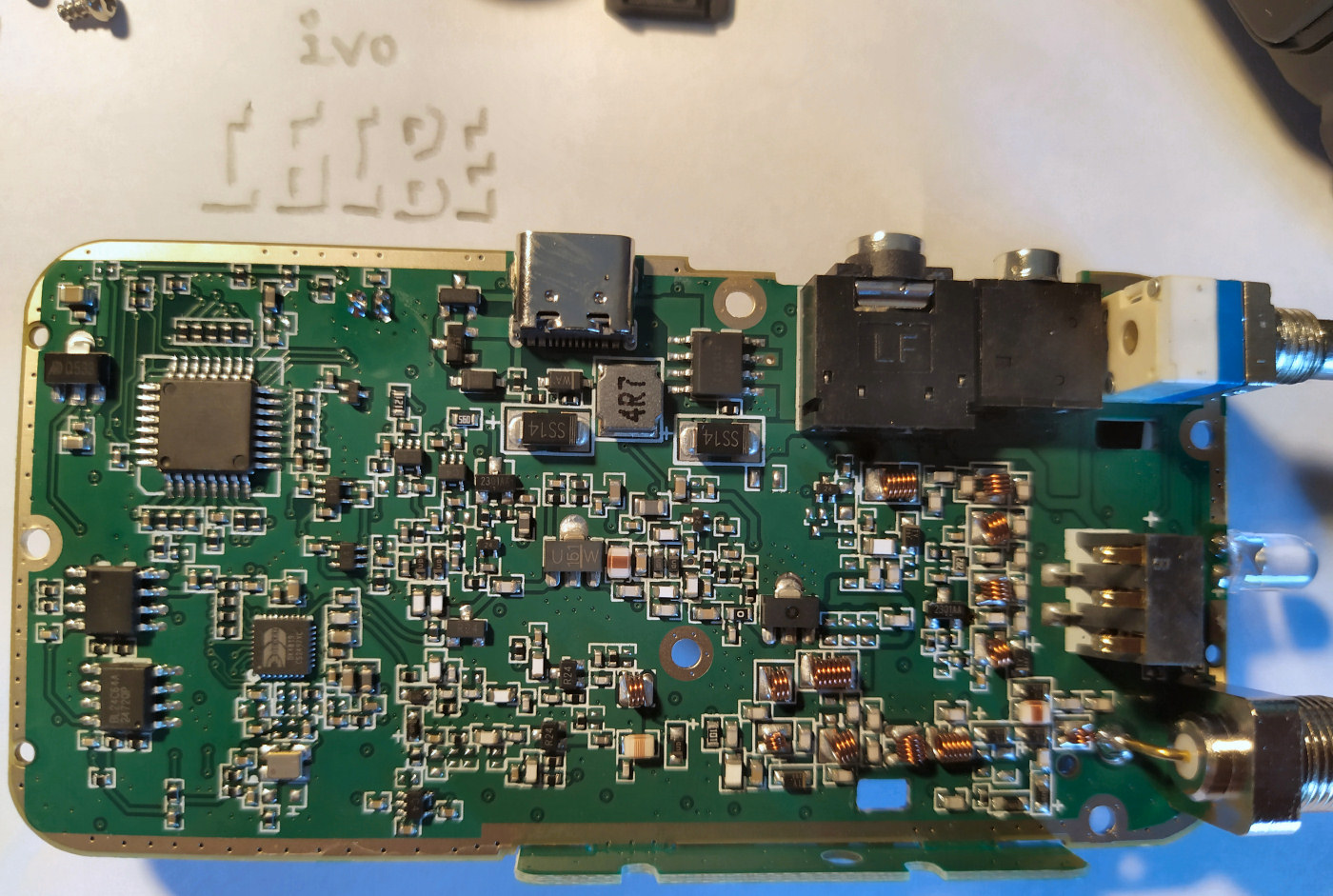

E si, per poter dare il meglio di se questo RTX portatile ha bisogno di qualche piccolo ritocco un semplice remake hardware che non richiede manco l'intervento di un saldatore, roba semplice, nulla di complicato, essendo stato progettato per operare nelle bande VHF- UHF e' proprio li che svolge il suo lavoro in modo ottimale e perfetto, chi ci ha messo le mani sopra, magari con strumentazione professionale e' riuscito con piccoli artifici a recuperare diversi dB sia in RX che TX nella bande Ham VHF-UHF, ottimizzando la circuiteria interna senza modificare pesantemente quella esistente. In pratica allargando una semplice bobina aumentando la spaziatura tra le spire, il piccoletto eroga ben 2,5 watt RF in banda satelliti VHF/UHF, idem in ricezione, si guadagnano fino a 15 dB, ancora meglio sostituendo una INDUTTANZA con una bobina composta da 7 spire di filo smaltato come nelle foto, l'incremento di potenza e sensibilita diventa maggiore. Io mi sono limitato al primo step con ottimi risultati. Come aprire lo UVK5, ci sono diversi tutorial su youtube, comunque risulta di una facilita disarmante, sono stati progettati per essere moddati con facilita e comunque in economia totale, si nota subito la mancanza di viti di blocco, basta inserire la lama di un cacciavite piatto nella parte bassa dell'RTX per separare le due scocche facilmente, non si devono neanche rimuovere le ghiere di antenna che della manopola volume, e' tutto predisposto per la separazione in un solo colpo. L'altoparlante e' saldato sulla mainboard, quindi va dissaldato per operare in comodita, l'accesso alla parte RF richiede lo smontaggio delle poche viti che lo fissano allo chassis/dissipatore metallico e la rimozione del DISPLAY fissato con 2 clips plastiche, non rimuovete il flat cable, allargate la piccola bobina da tre spire e potete rimontare il tutto ricordandosi di risaldare i fili dell'altoparlante. Fatto il vostro UV5R e' pronto per operare in bande RADIOAMATORIALI nel miglior modo possibile. 73 Ivo I6IBE Settembre 2023

II6IBE Ivo Settembre 2023
