RiPROGRAMMARE radiosonde RS41S in banda Ham 433 MHz

ad uso BEACON APRS, RTTY, CW by I6IBE Ivo Brugnera, Luglio 2026

Video BEACON 1	Video BEACON 2	Video BEACON 3	Video BEACON 4	Video BEACON 5
USBtoTTL CP2102	USB ST-LINK V2	IZ2FLY info	OM3BC info	Terminale PUTTY

Riprogrammare Radiosonde Vaisala RS41S in banda radioamatoriale ad uso Beacon RTTY, APRS, CW, I6IBE Ivo Brugnera info RADIOSONDE RS-41S.

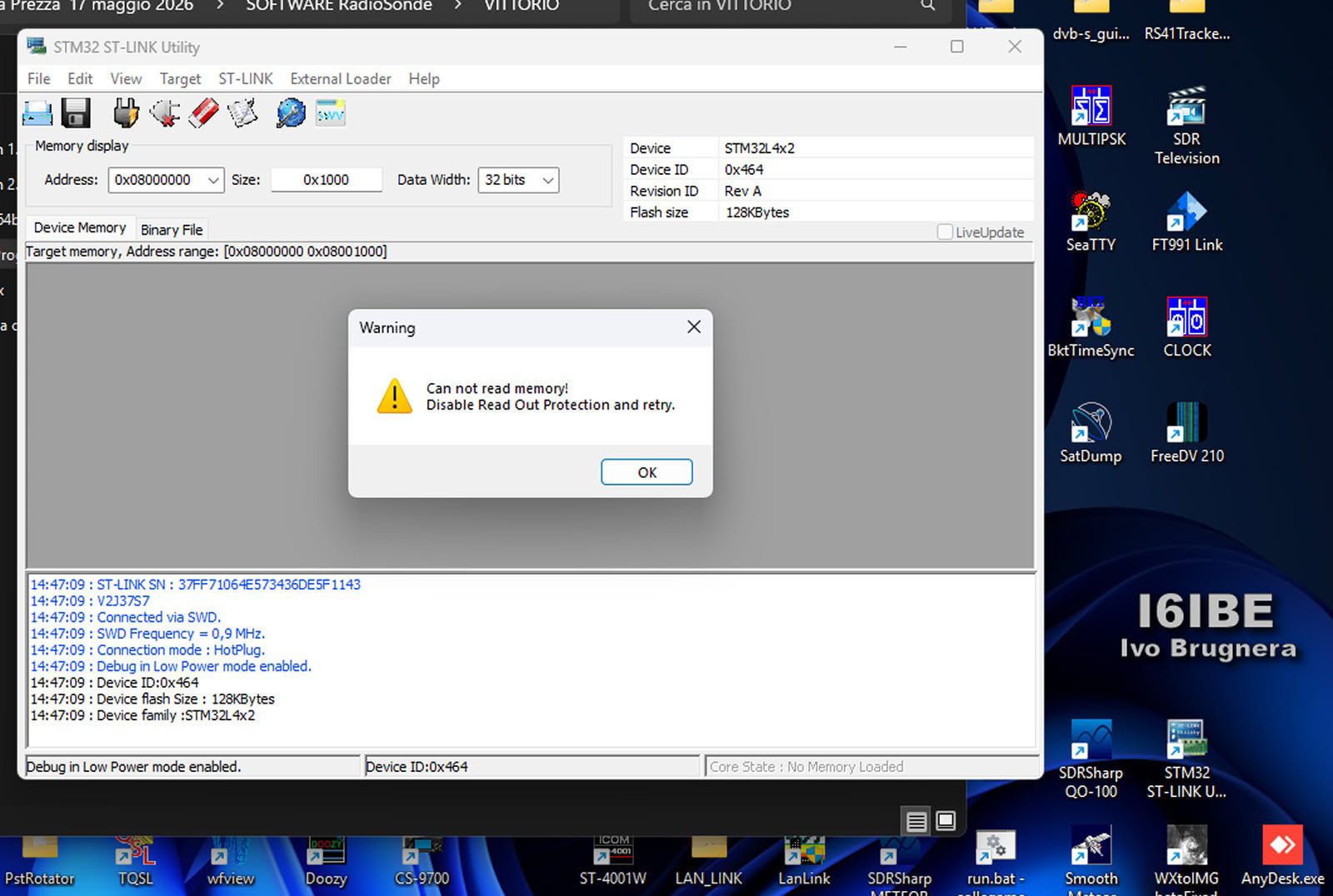

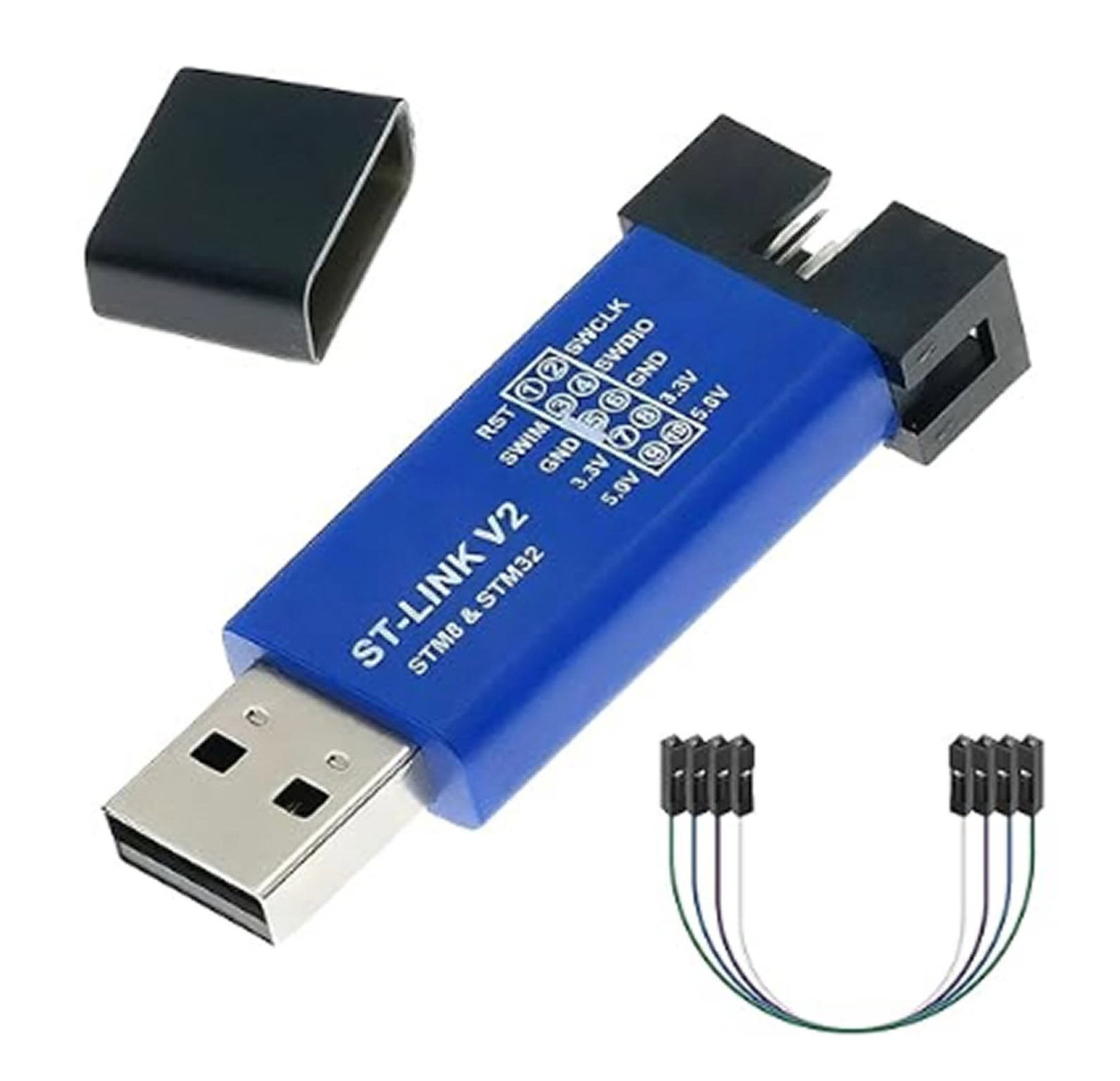

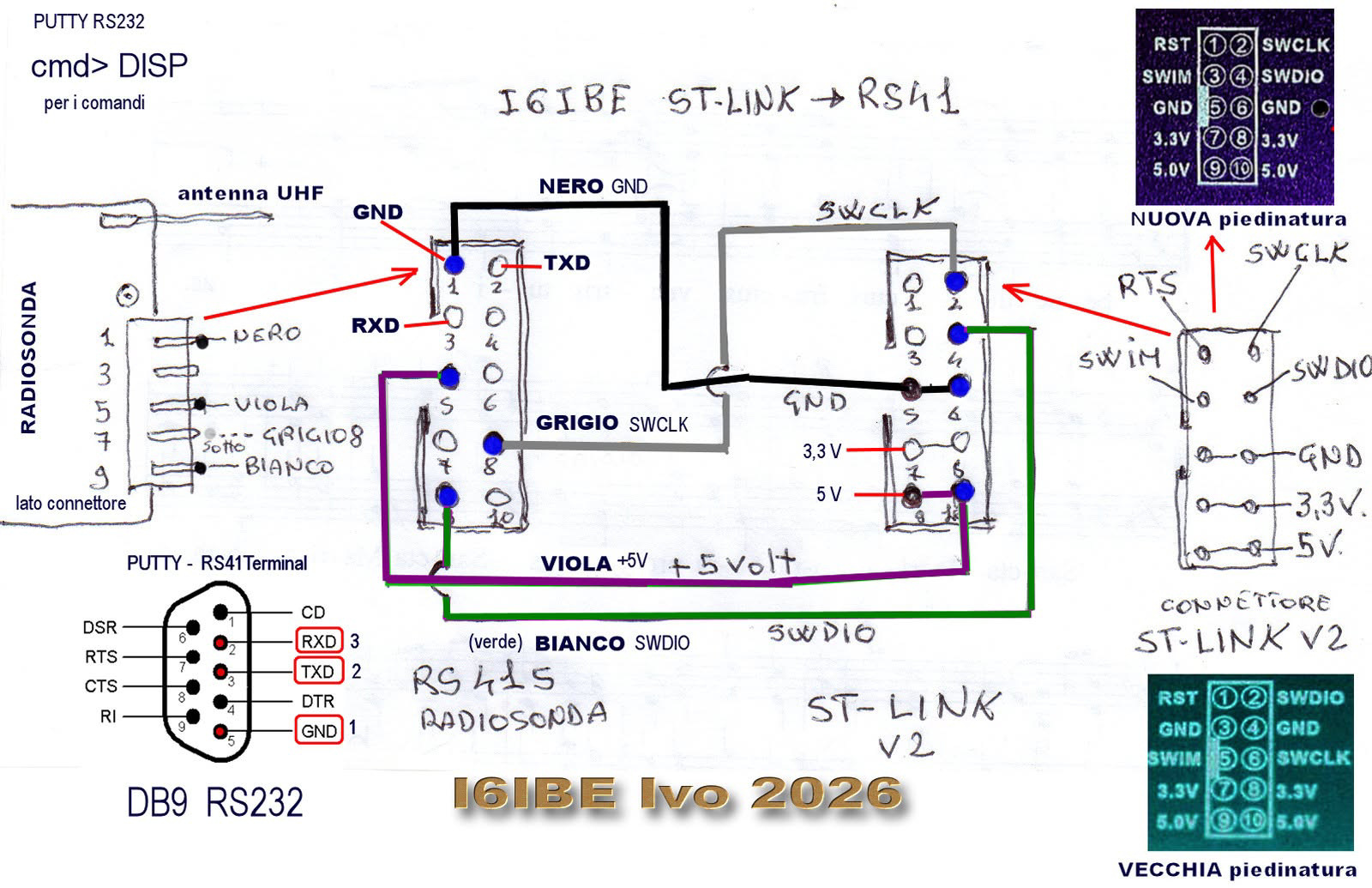

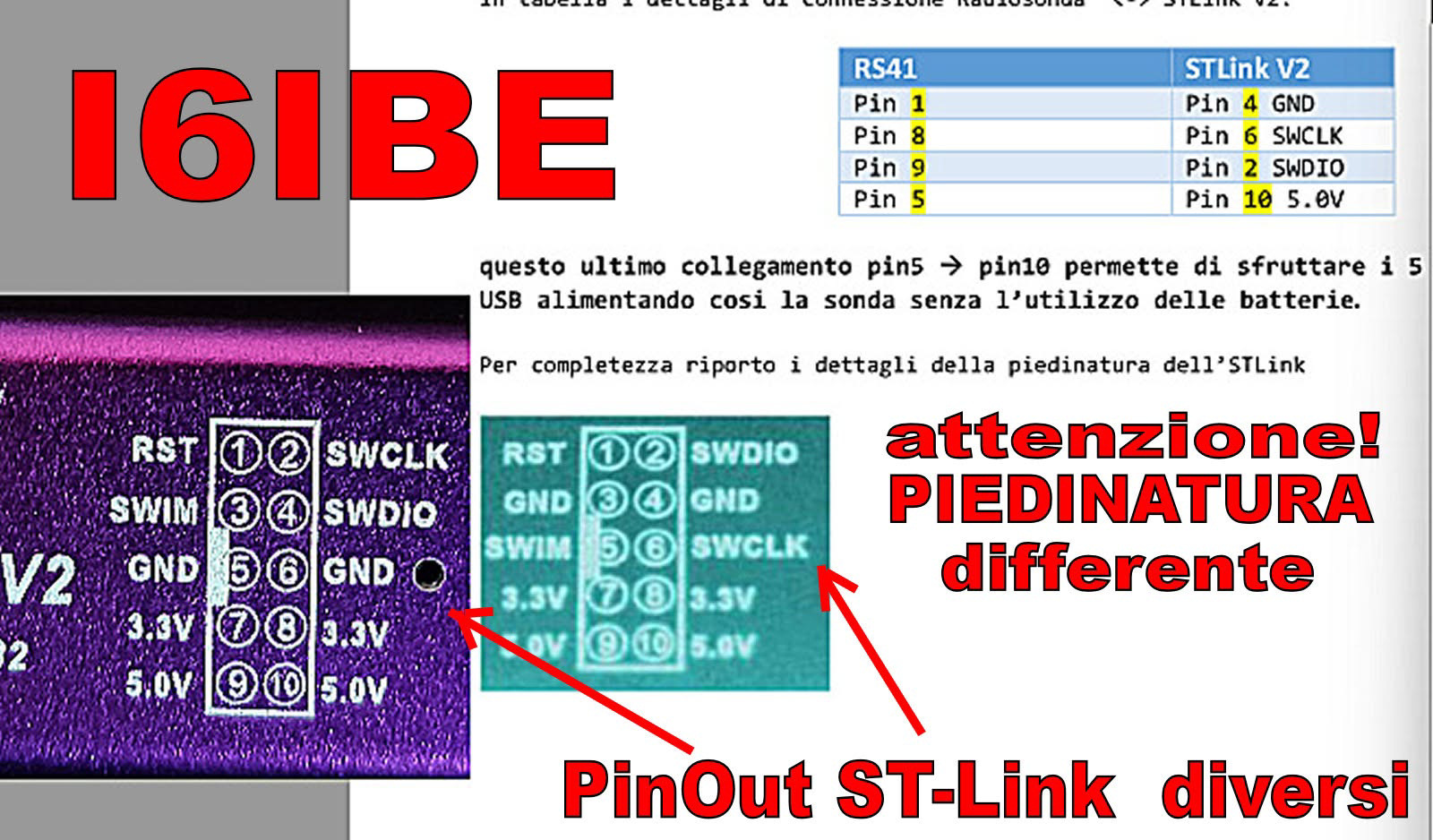

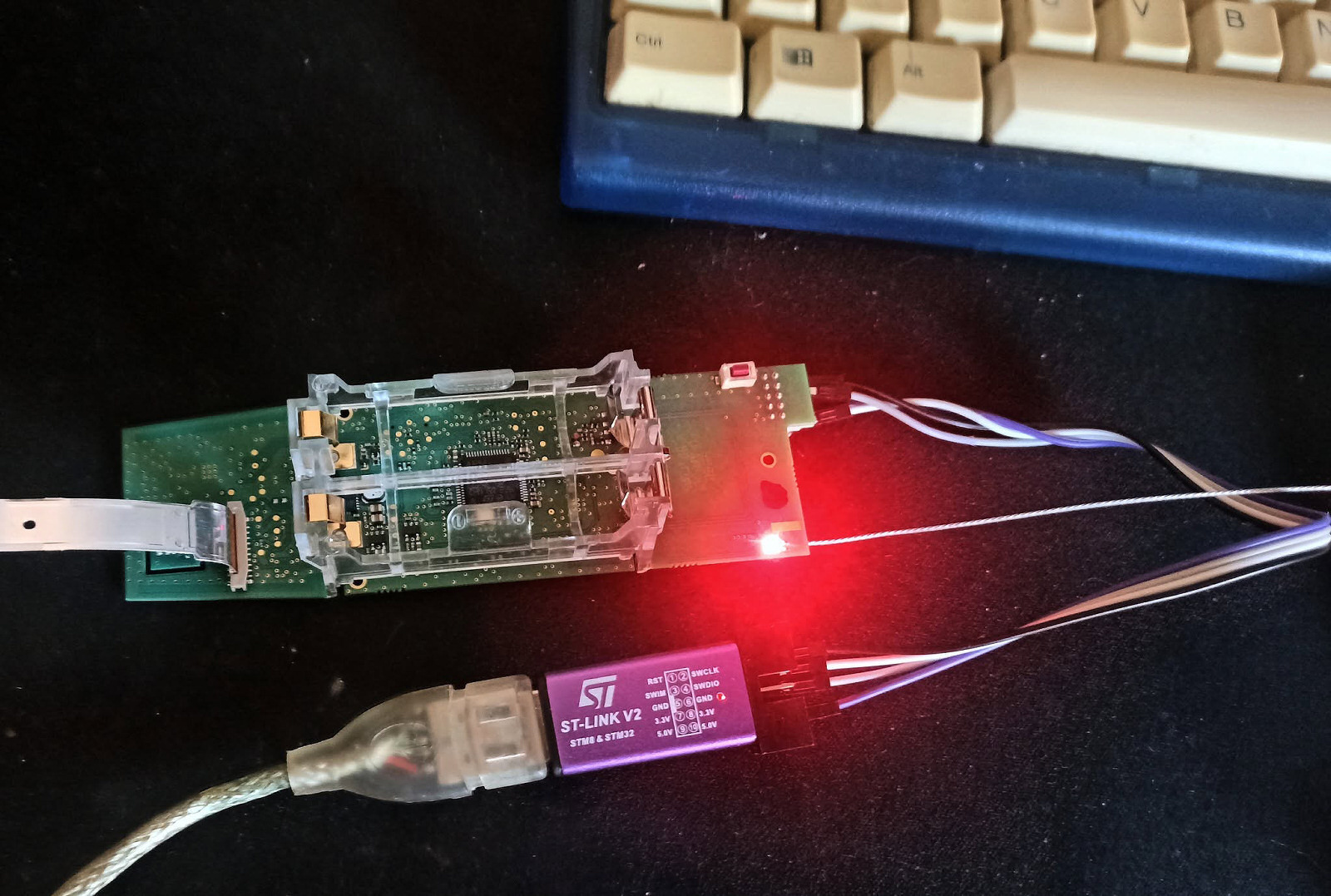

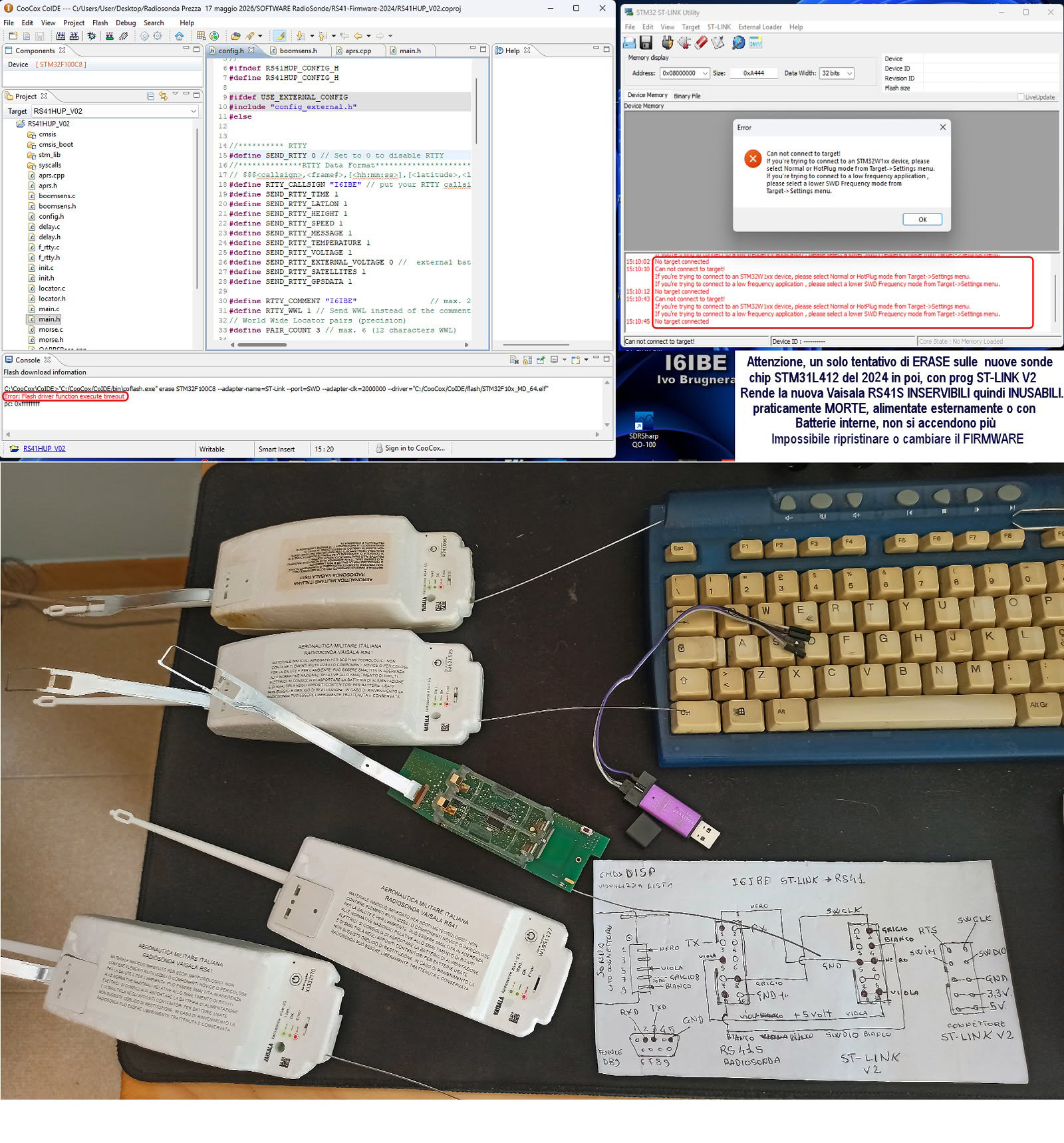

Appena ricevo via posta l'economico programmatore USB ST-LINK V2 , avendo scaricato numerosi tutorial e guide relative alla riprogrammazione delle radiosonde e aver sentito il parere di veri esperti del settore, provo la sostituzione del firmware originale con quello sperimentale di OM3BC, Dopo ore di tentativi nulla da fare il programmatore non comunica con il software, alla fine mi accorgo che i pin-out (piedinatura) delle varie guide/tutorial non corrisponde a quello del mio ST-LINK, controllate quindi l'esatta corrispondenza sul case del vostro dongle. In fase di programmazione, le NUOVE Vaisala con Microprocessore Chip STM32L415R8T6 non possono essere cancellate quindi risultano NON RIPROGRAMMABILI, sole le vecchie con RS41 Chip STM32F100C8T6 vengono ERASEate e FLASHate facilmente. Per le nuove radiosonde rimane valido il metodo della riprogrammazione momentanea o VOLATILE secondo le direttive del prof. Achille IU0EUF e Mirko IZ4PNN, una volta spente tornano alla configurazione iniziale. Con il firmware sostituito RTTY.hex di OM3BC si perde il controllo dei vari sensori P.T.U.O, ma si porta la sonda ad operare sulle frequenze radioamatoriali 433.500 MHz APRS e 434.500 MHz APRS, RTTY e CW in modo permanente, ovviamente essendo un firmware generico vengono inserire in modo permamente i protocolli CW,RTTY, APRS, mentre per la personalizzazione dei parametri NOMINATIVO/CALL personali e FREQUENZE, bisogna ulteriormente modificarle/programmarle, al momento vengono irradiati via radio beacon mode i modi RTTY, CW e APRS con nominativo generico TEST DE NOCALL (da sostituire con il proprio es. I6IBE), ottimo in CW e APRS, mentre in RTTY usa uno shift toni di 540 Hz e baud-rate non identificabile, impossibile la decodifica con MixW o con il decoder TTY del mio IC-9700. Al momento fine sperimentazione e test, a giorni procuro un convertitore USBtoTTL (CP2102) indispensabile per la procedura di personalizzazione del Call e Frequenze permanente e software Terminale PUTTY o per prove nel modo VOLATILE.

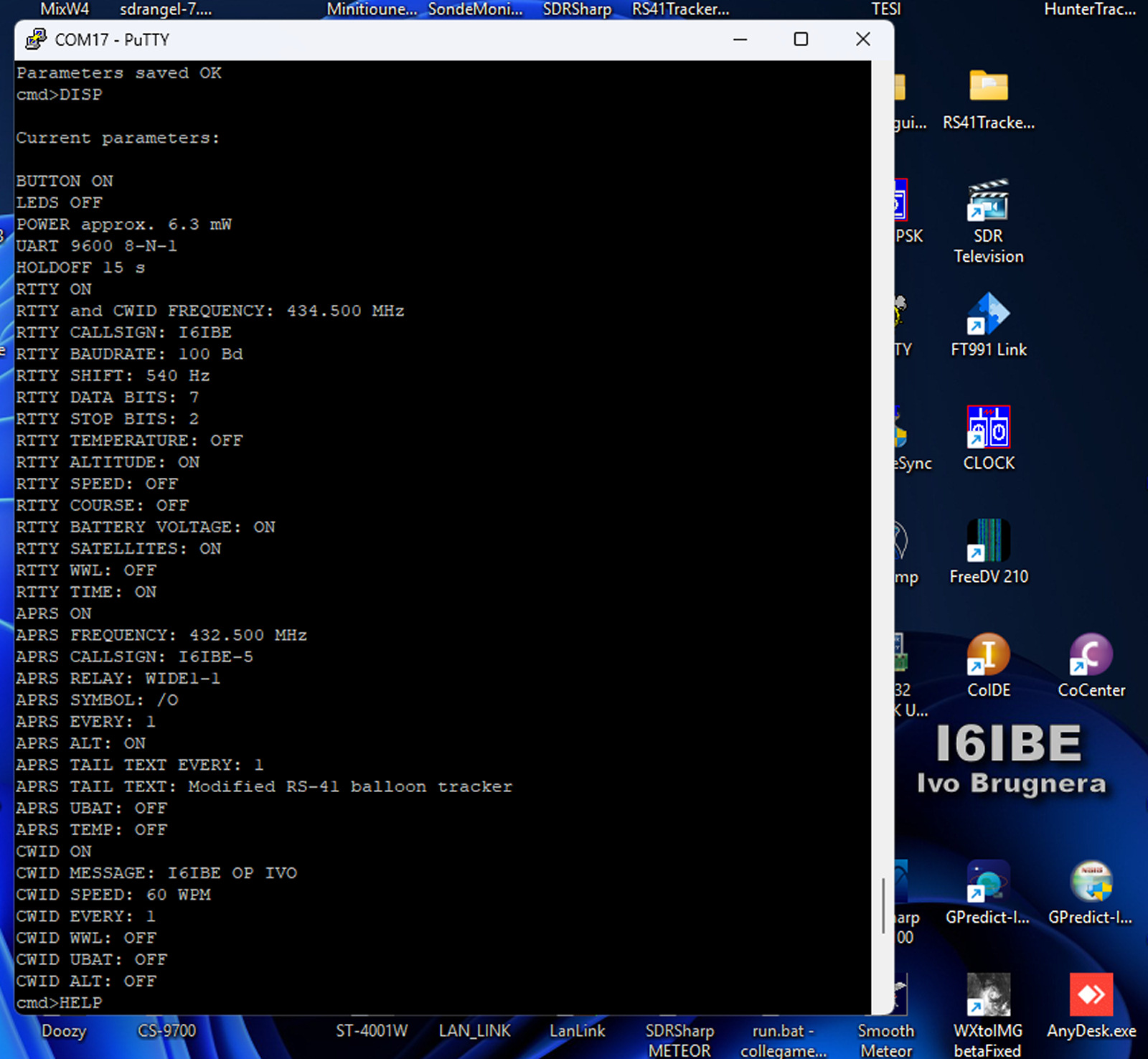

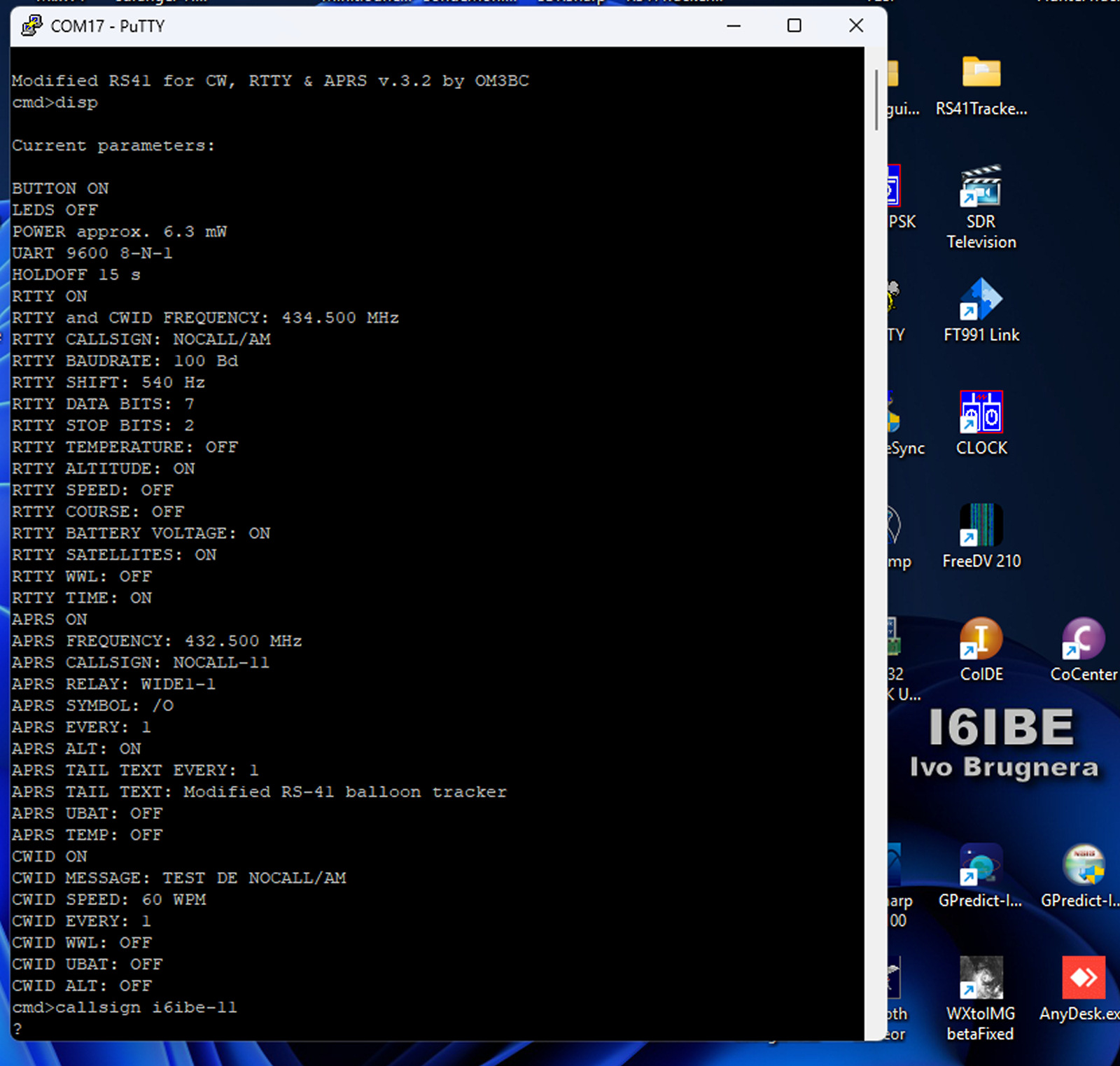

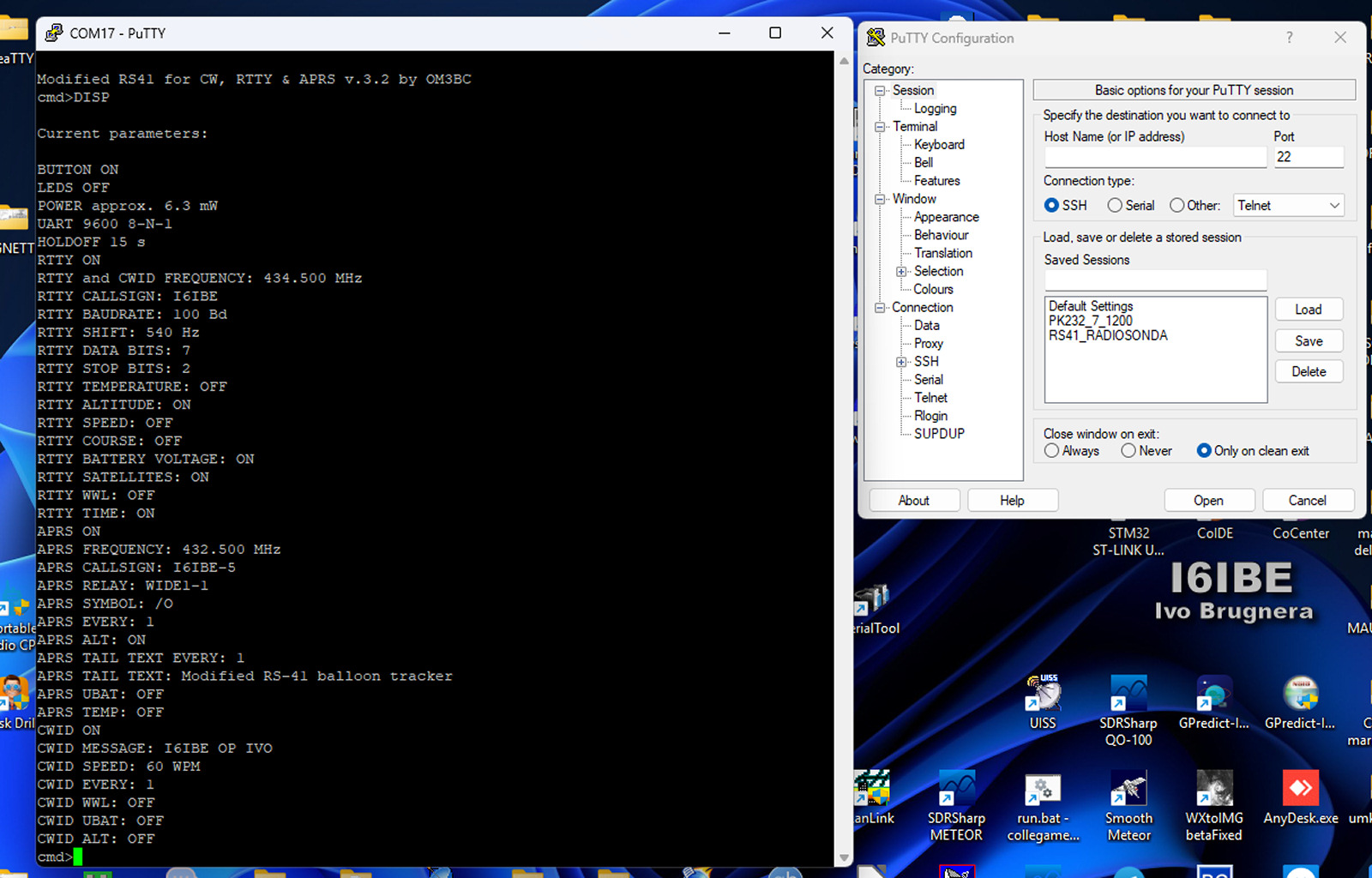

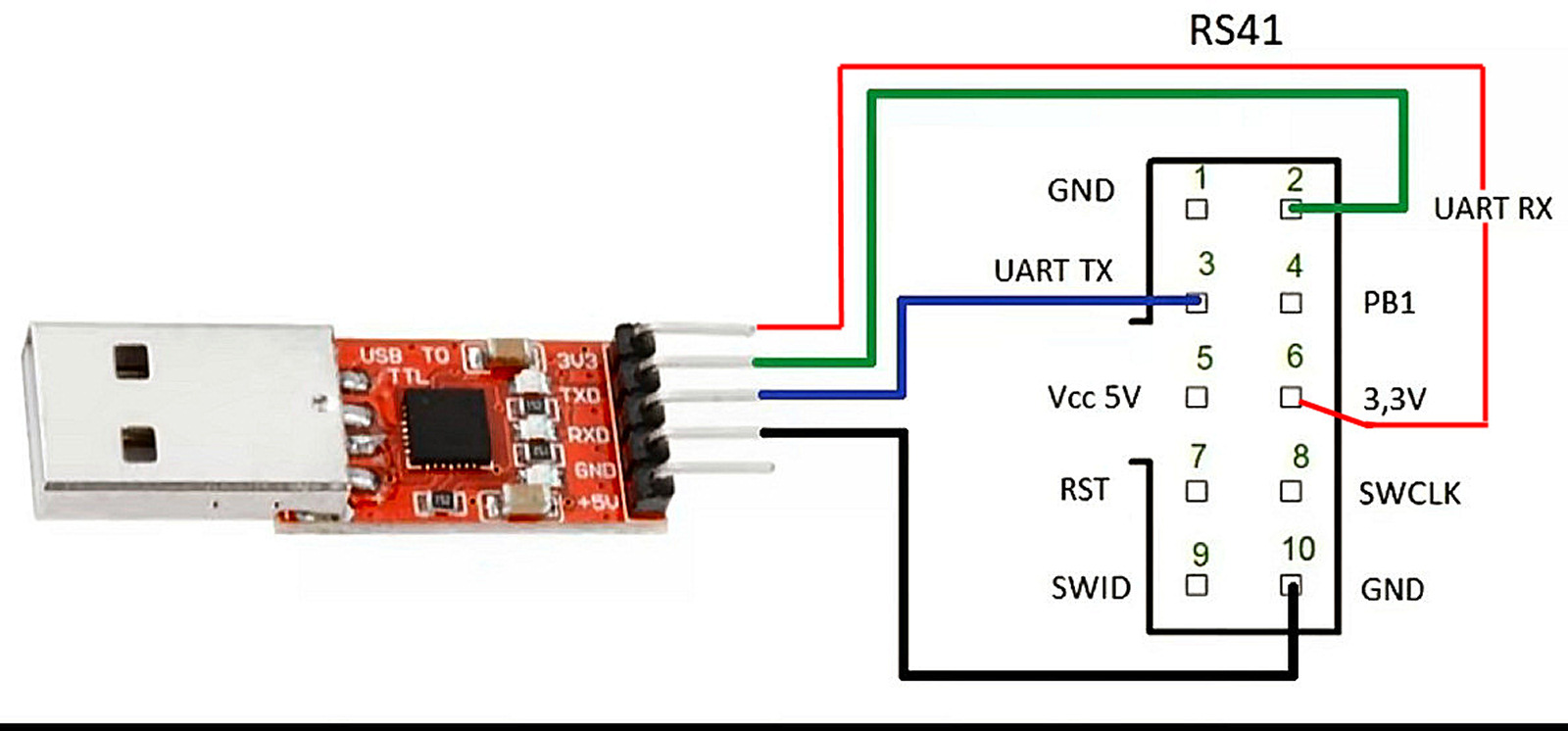

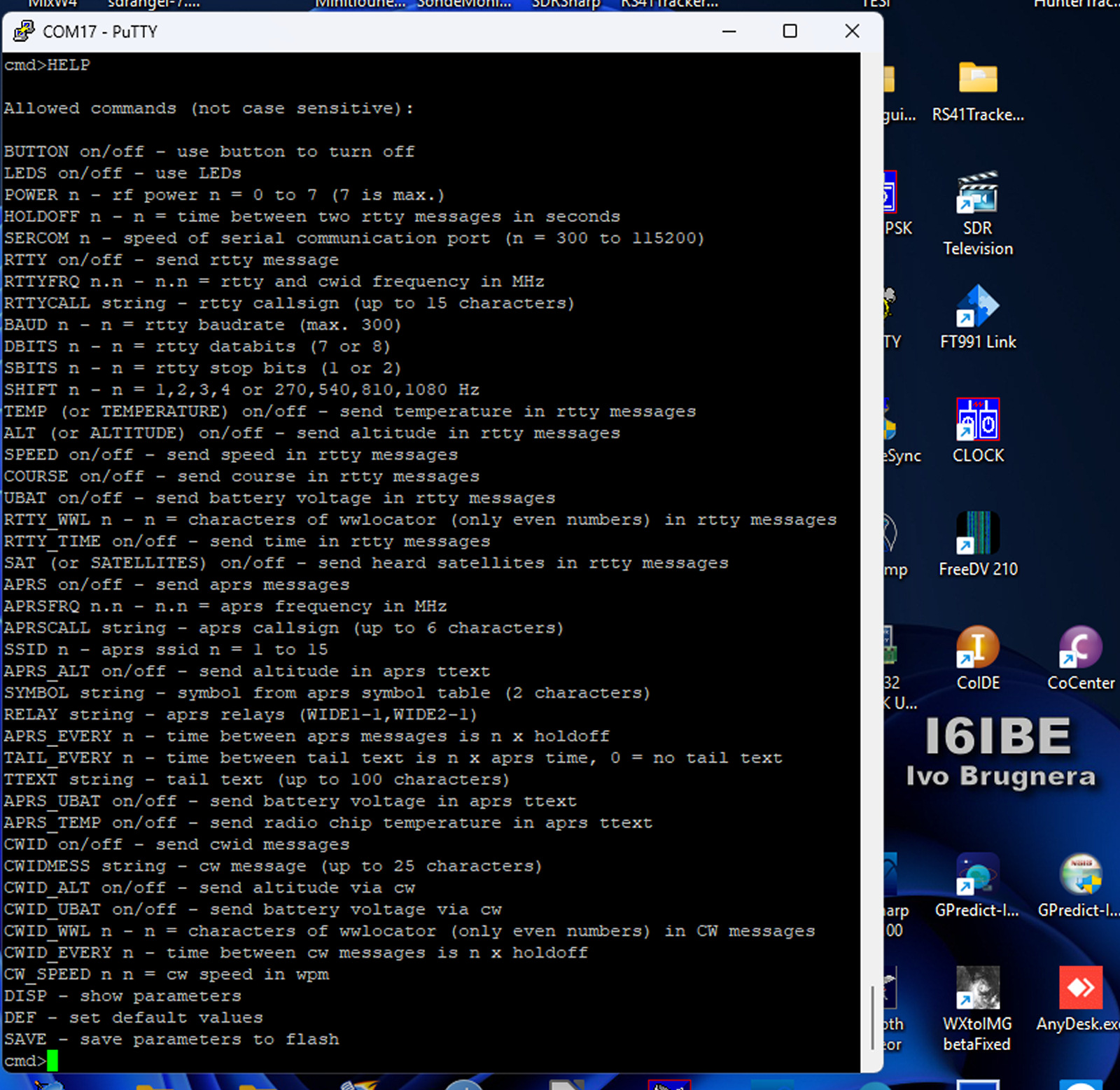

UPDATE! riprogrammare le radiosonde Vaisala RS41 con parametri Call e Frequenze personalizzati con il solo dongle ST-LINK ed il software ST-Link Utility e Coo Cox CoIDE, non occorre il convertitore supplementare USBtoTTL (CP2102) e relativo software terminale PuTTY. In questo Firmware sono state rimodulate le frequenze preimpostate di default che diventano 432.400 MHz CW/RTTY e 432.500 MHz APRS, di default sono operativi i modi APRS e CW ma abilitando nella configurazione SEND_RTTY 0 portandolo a 1 si attiva anche il beacon RTTY shift 540 Hz, 75 baud, bit 7N1.

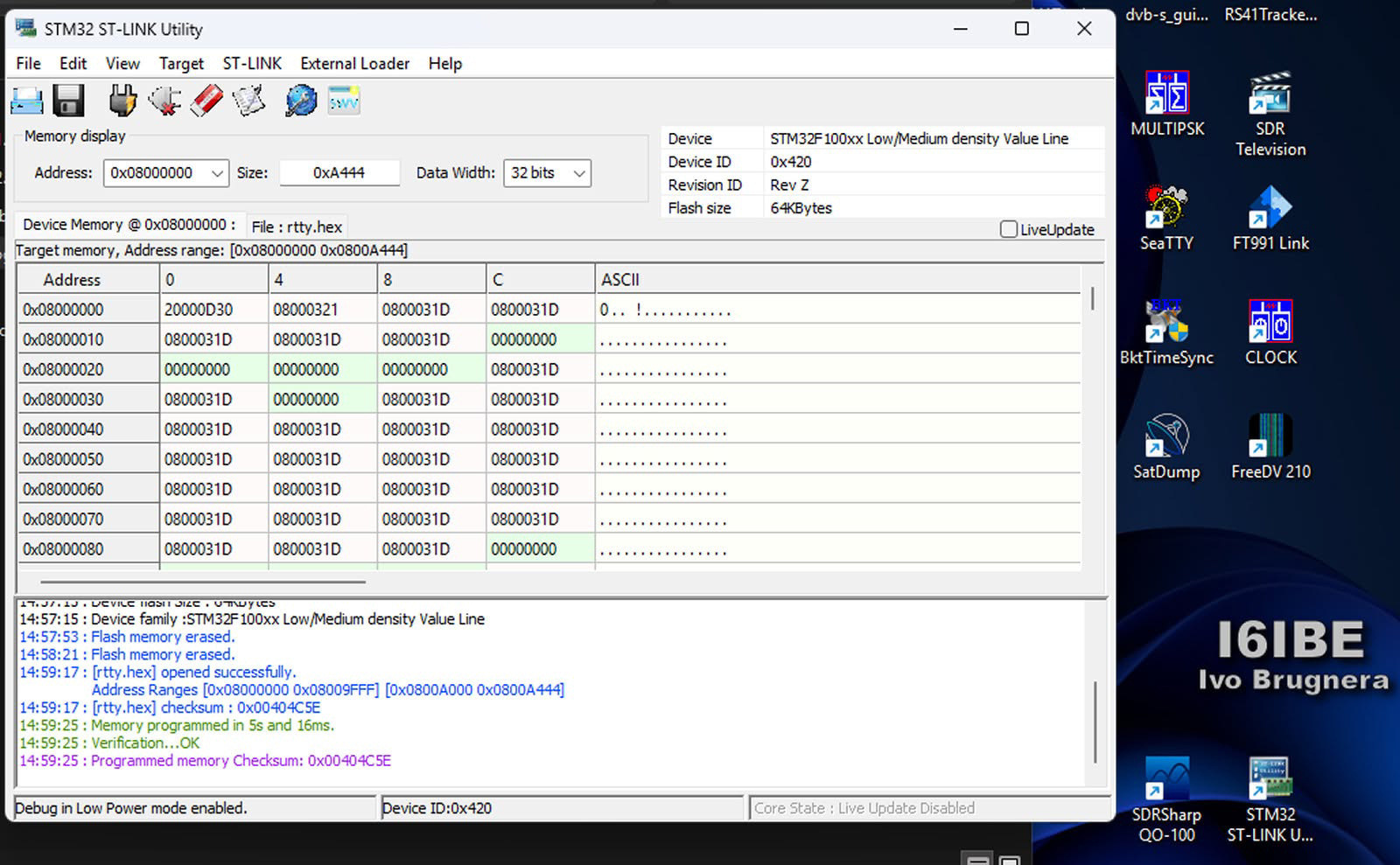

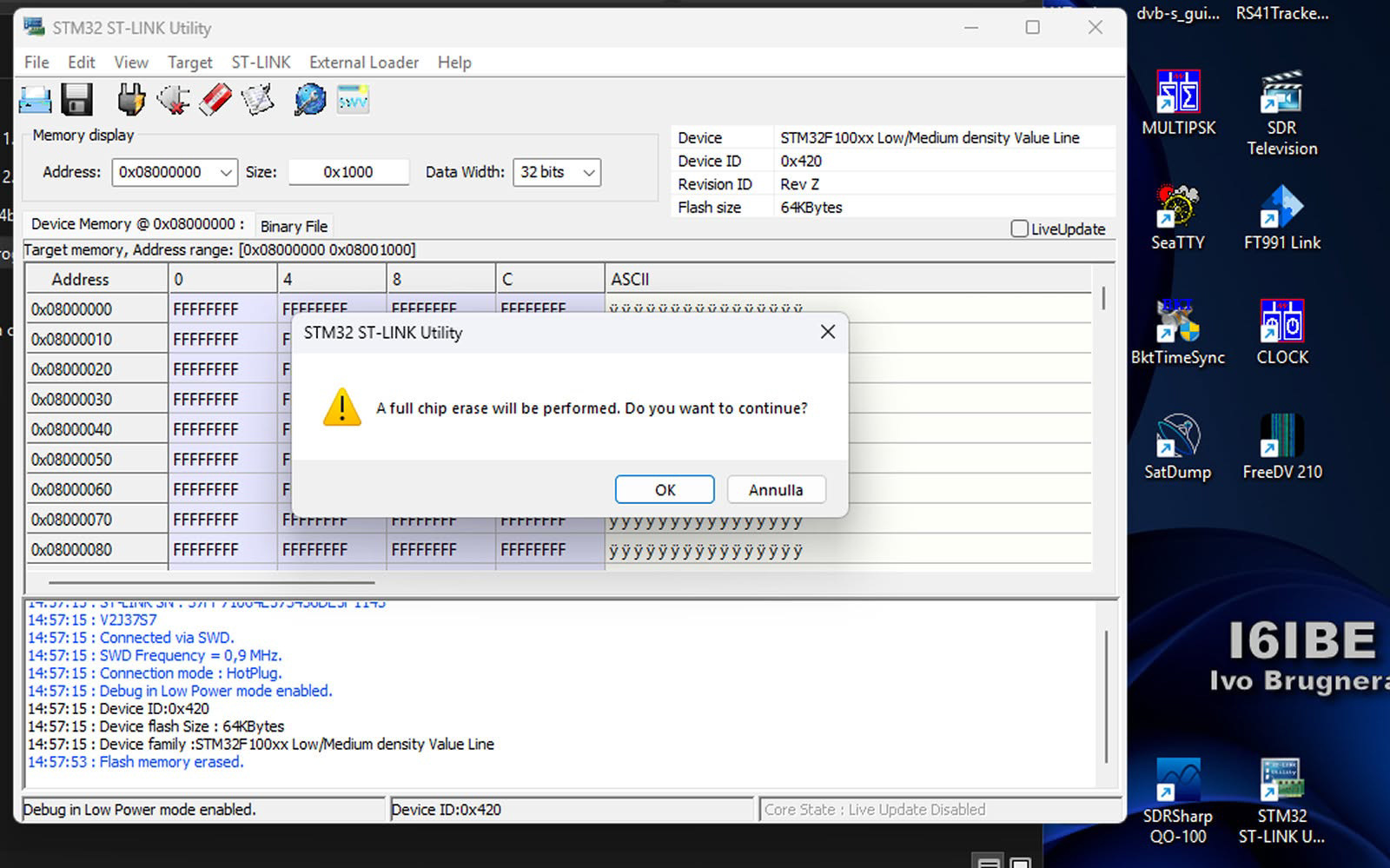

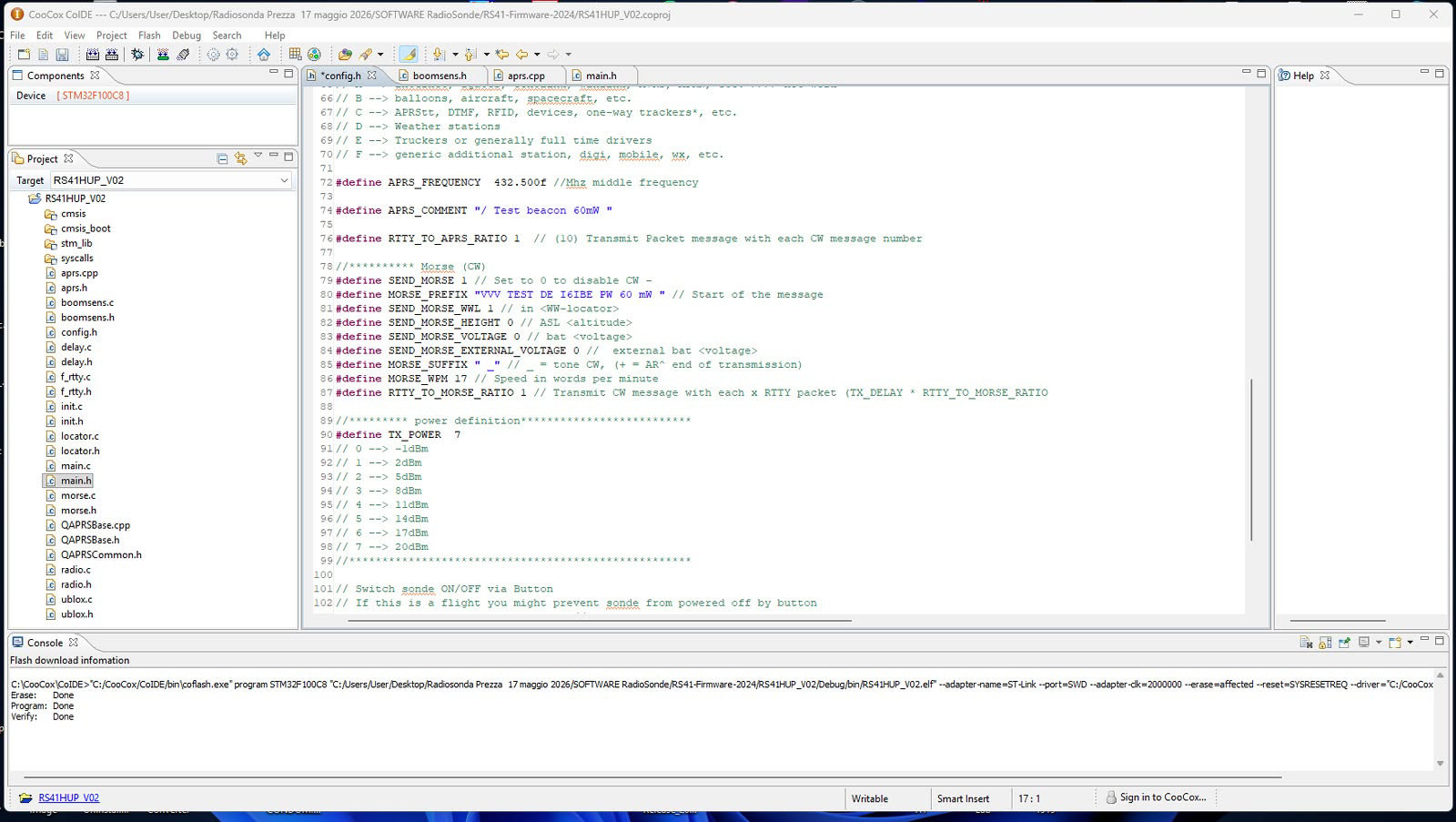

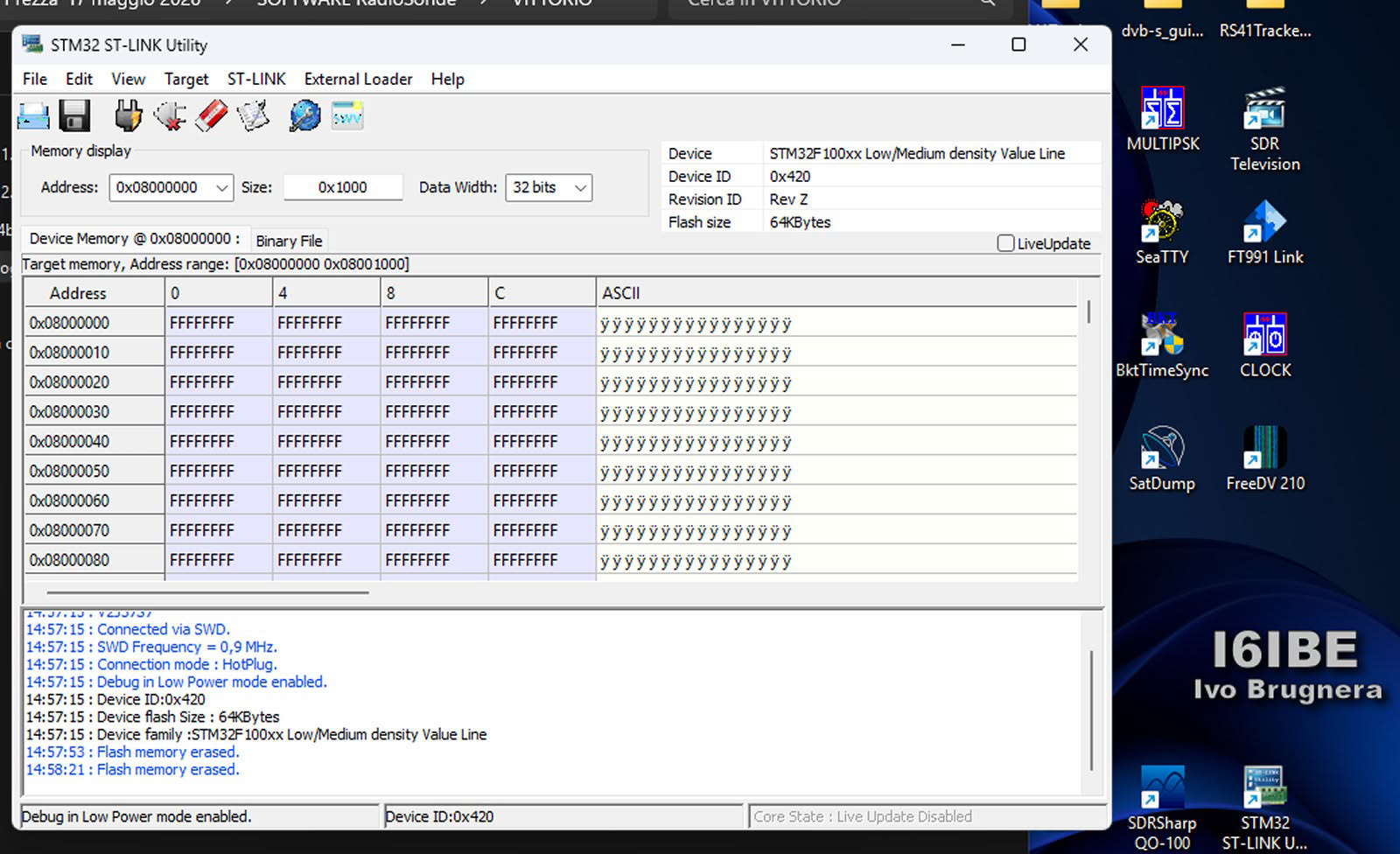

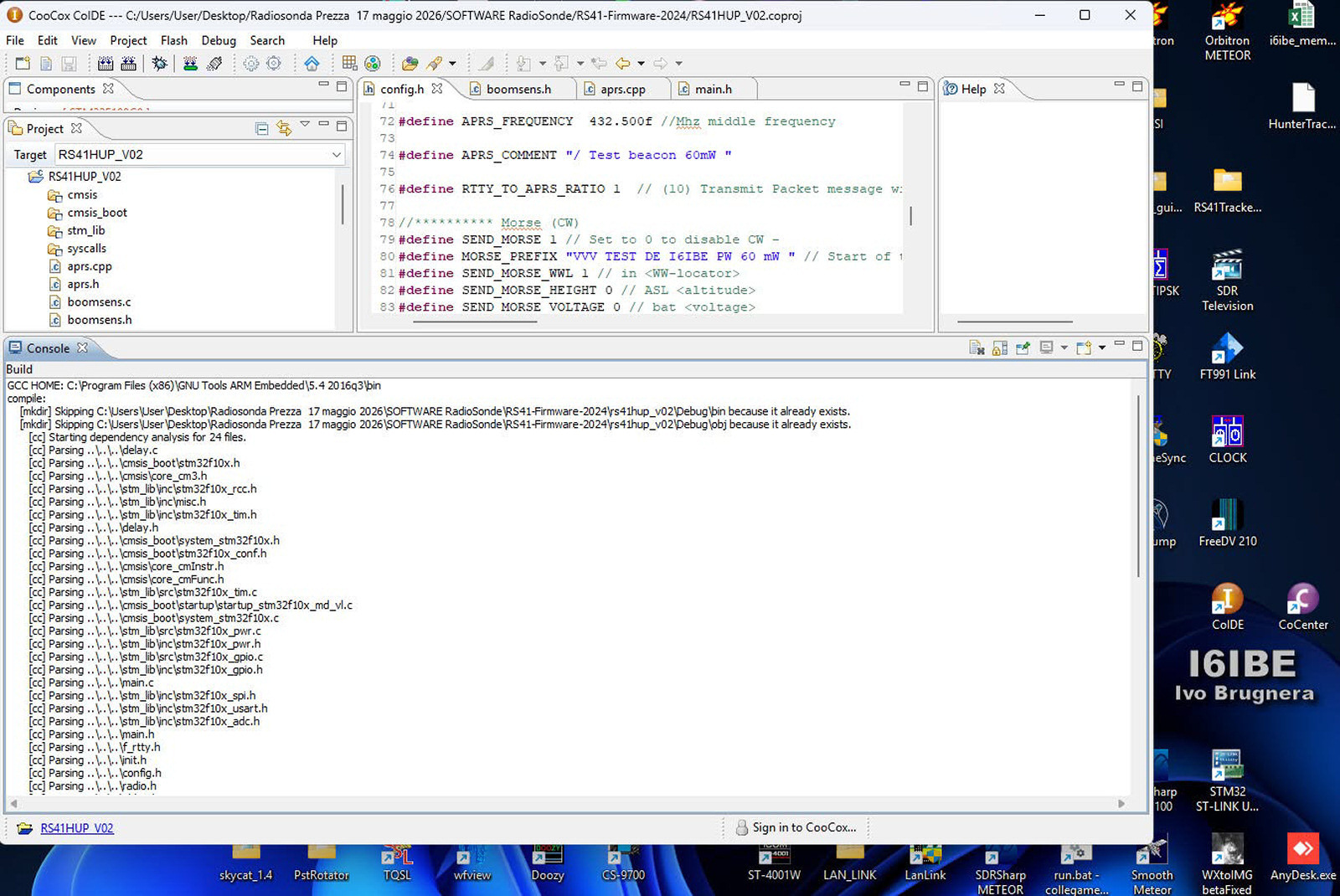

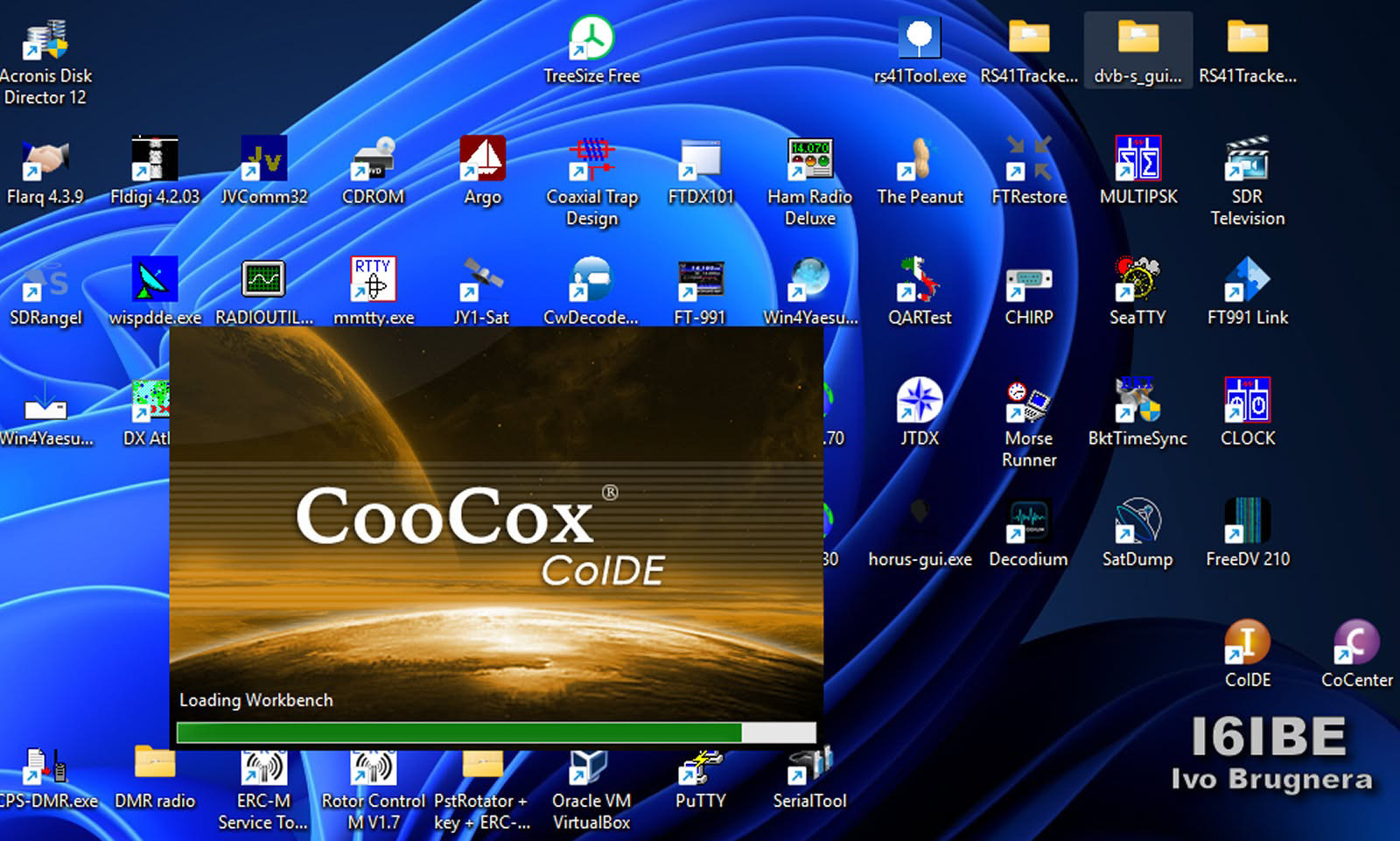

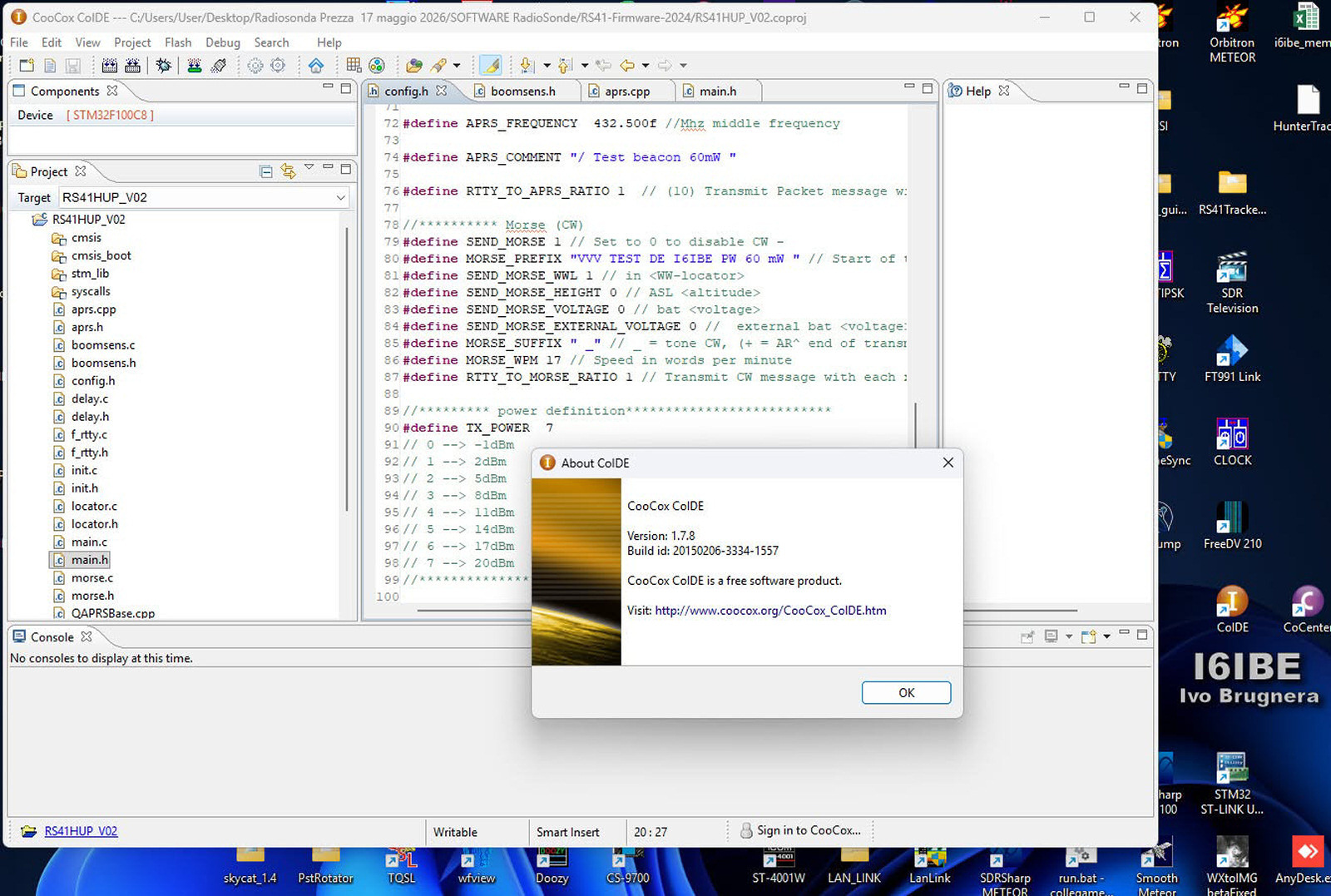

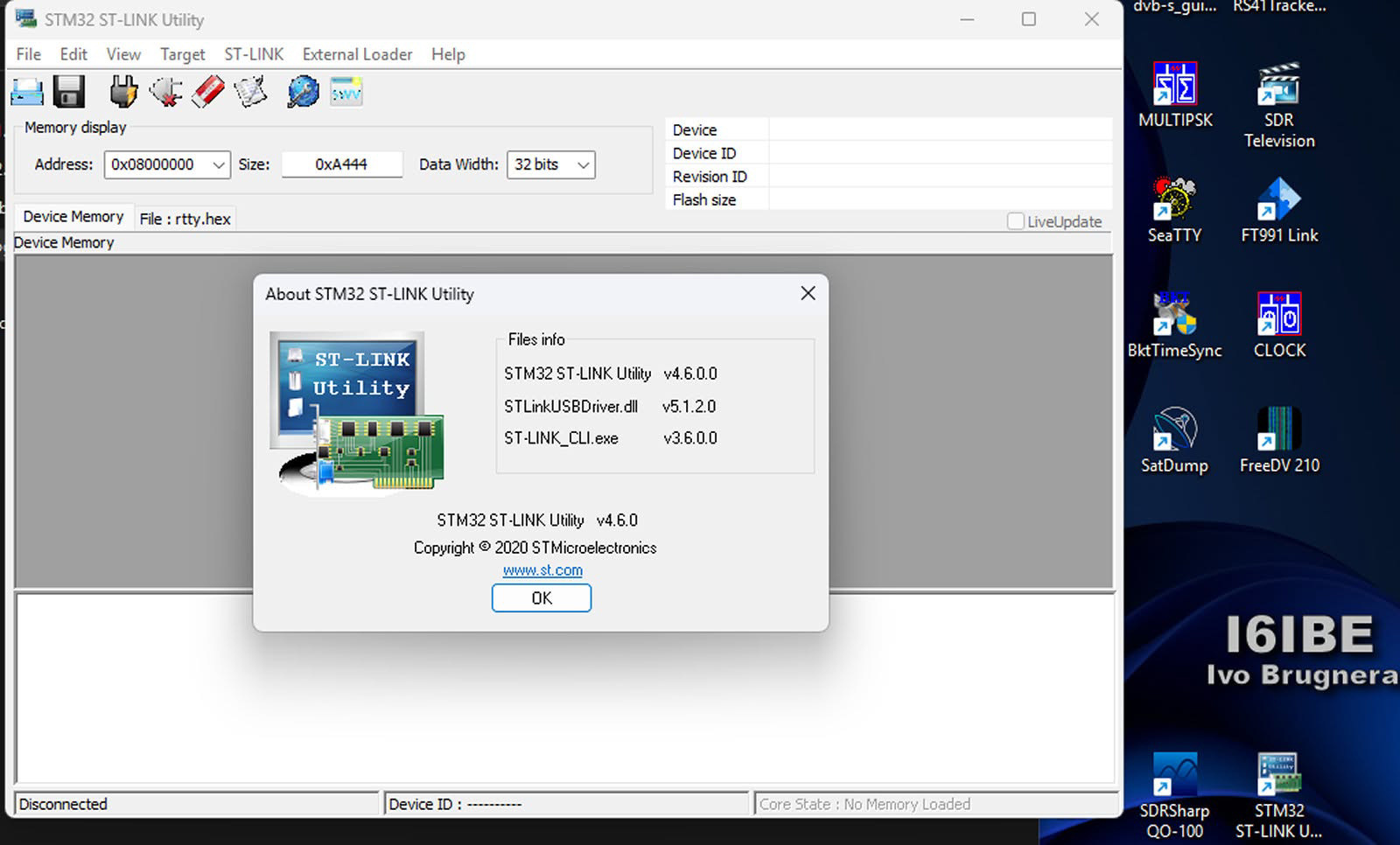

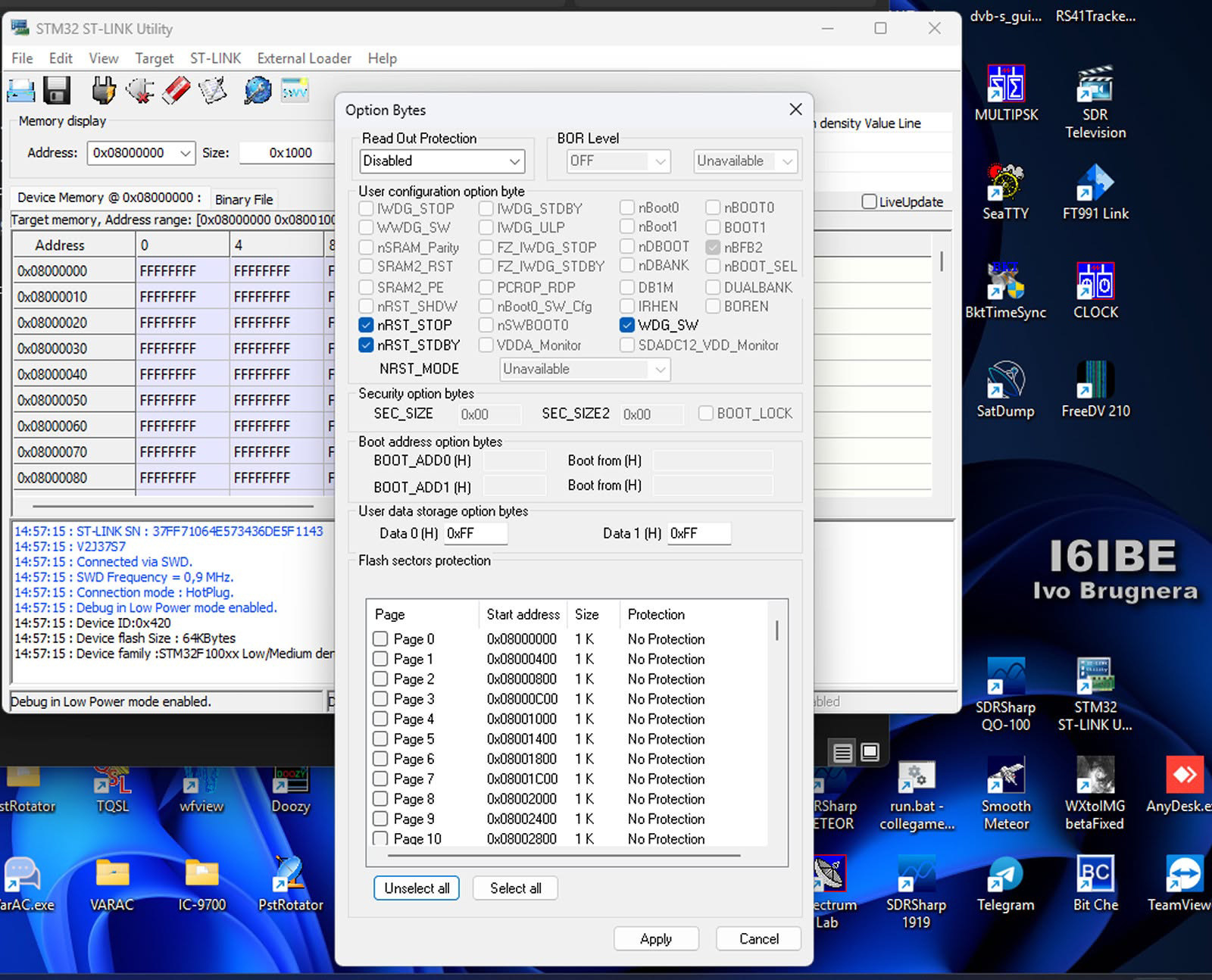

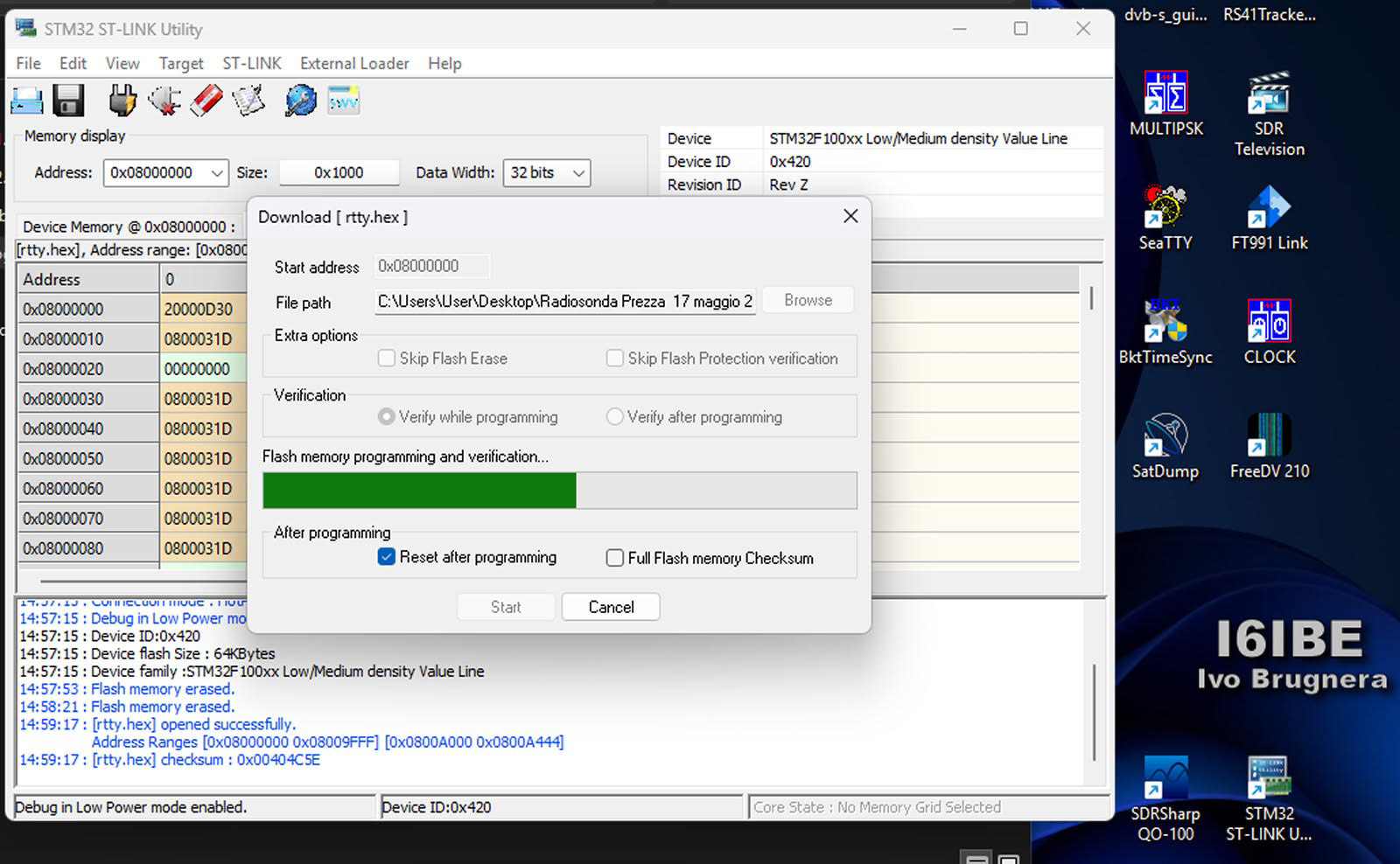

In pratica il software ST-Link Utility serve solo per disabilitare protezione e cancellare (option bytes) il vecchio firmware, Il software CooCox e di facile uso, appena sente lo ST-LINK carica e decompila/disassembla il nuovo filrmware RS41HUP_V02.coproj e mostra a display i parametri modificabili, cambiate CALL, FREQUENZE e abilitate RTTY, fatte le dovute variazioni, da menu PROJECT>BUILD per ri-compilare in pochi secondi il firmware modificato/personalizzato, di seguito da menu FLASH>PROGRAM_DOWNLOAD per scrivere il firmware sulla RS-41S, fatto, la sonda risulta immediatamente operativa CW, RTTY, APRS. Rimane abilitato operativo e funzionante anche il GPS di bordo della radiosonda, automaticamente irradiato con i beacon RTTY, APRS, CW, la sequenza ciclica del beacon sulle due frequenze e questa: "msg beacon APRS - msg CW VVV test de I6IBE pw 60 mW JN62WC - tono audio continuo 7 sec - msg beacon RTTY", in RTTY oltre al GPSData, temperature, voltaggio, satelliti.
Info dal web by IZ2FLY, come realizzare una BEACON UHF 60 mW APRS/CW. iz2fly.altervista.org/radiosonde/
Software Coo Cox CoIDE : https://www.softpedia.com/get/Programming/Coding-languages-Compilers/CooCox-CoIDE.shtml#download

Radioosonde RS-41SG e antenna NFC.

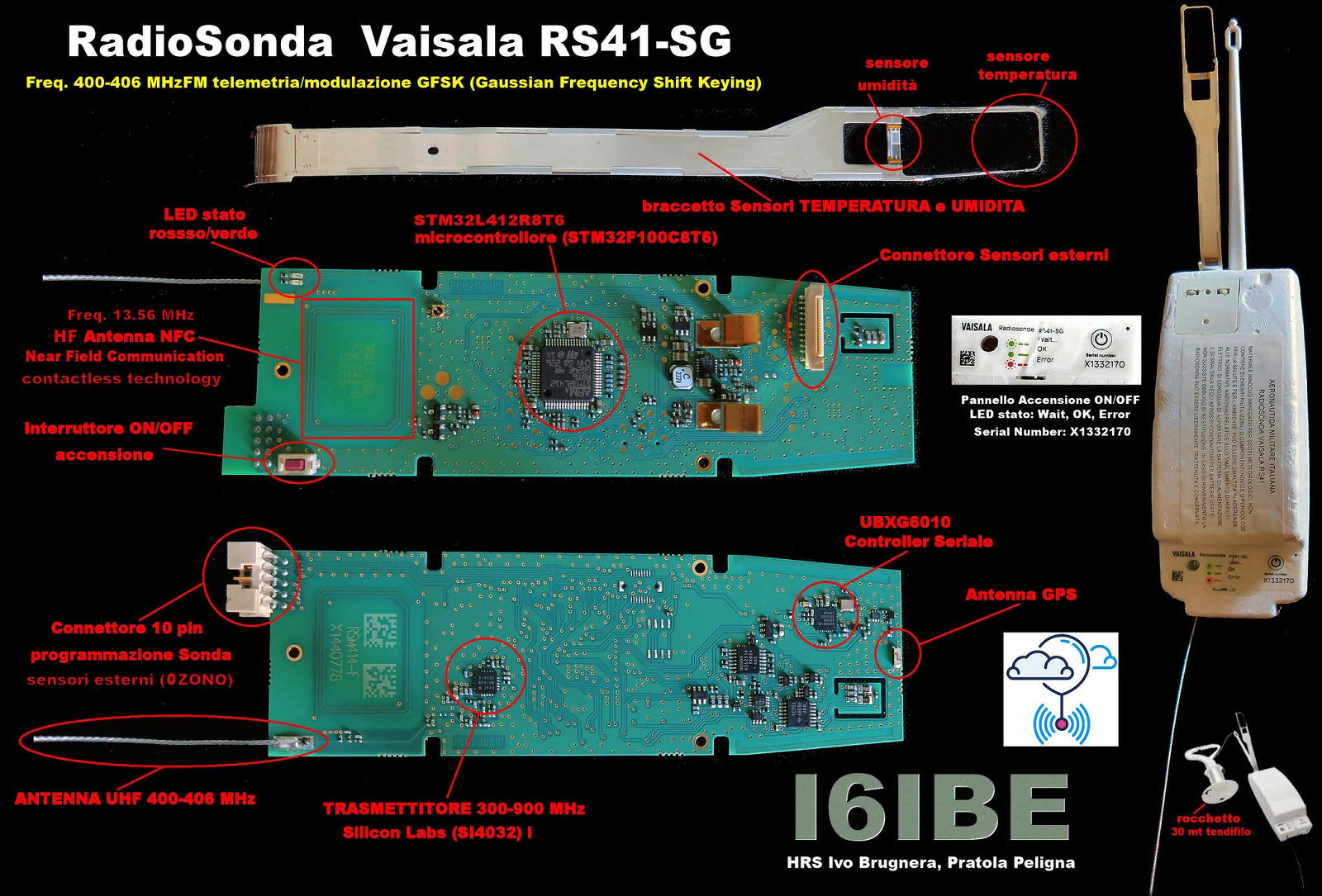

Sulla main-board delle radiosonde Vaisala RS41 sono riconoscibili la minuscola antenna ceramica GPS, l'antenna stilo UHF (400-406 MHz) e la grossa antenna spiralata NFC credo gestibile tramite apposita APP e telefono cellulare, una ricerca sul web chiarisce che:
"L'antenna NFC (Near Field Communication) nelle radiosonde Vaisala RS41 serve principalmente per la configurazione iniziale, il controllo pre-volo e la calibrazione. Permette agli operatori di programmare la sonda senza bisogno di cavi o contatti fisici diretti."
Chi ne sa di piu? Riprogrammare e configurare la radiosonda avvicinando il solo cellulare diventa interessante. Molto probabilmente il solo firmware originale permetta questa gestione cosi come gli altri sensori PTU di bordo, quelli sperimentali RTTY.hex non credo arrivino a tanto. Buon divertimento, 73 Ivo I6IBE. Radiosonde Hunter Valle Peligna. Luglio 2026
