DIPOLO 3 BANDE 10/15/20 metri V invertita

Vedi ARTICOLO PDF completo

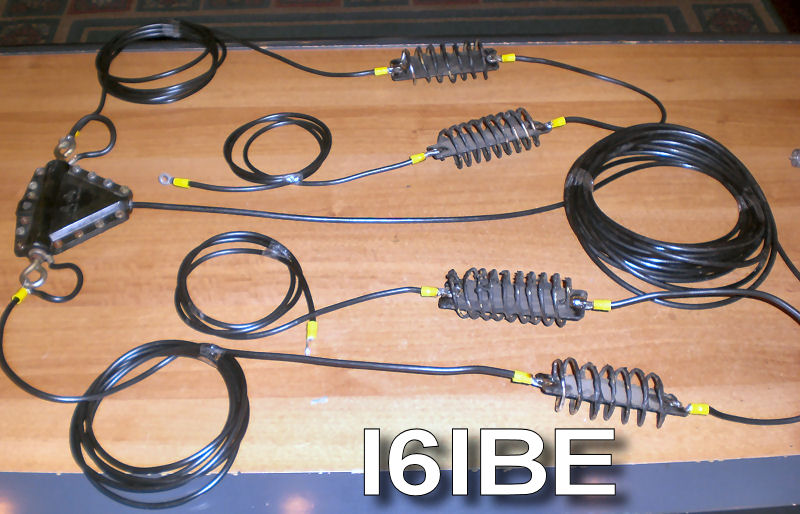

Il dipolo e' di facile costruzione, il costo non dovrebbe superare i 15 euro , il funzionamento impeccabile , appena montato presenta un ROS bassissimo sulle varie gamme CW, 1:1 a 28.100 Mhz , 1:1 a 21.100 Mhz e 1:1 a 14.050 Mhz la larghezza di banda accettabile tanto da poter lavorare agevolmente anche in zona SSB. Le trappole sono facilmente ralizzabile con filo di rame da 1,5 oppure 2 mm e sono autoportanti, i condensatori sono ricavati da vetronite doppia faccia, su cui sono state incise le piazzole rappresentanti le armature dei condensatori con 50 pF di capacita circa Le SPIRE sono 9 per la trappola dei 15 metri (21.300 MHz) mentre sono 7 SPIRE per quella dei 10 metri (28.500 MHz), ritoccate con un cutter asportando qualche mm di rame sul condensatore in vetronite, per la taratura finale qual'ora ce ne fosse bisogno. Il centrale del dipolo sul mio dipolo e' un commerciale di tantissimi anni fa, Nulla vieta di usare il solito ritaglio di vetronite o altro materiale isolante adatto. Buon lavoro, per i particolari leggete l'articolo completo PDF. 73 IVO I6IBE
