ICOM IC-9700 Satelliti & EME, SSB, D-STAR, VHF/UHF/1200 MHz

Expanded 144-148 MHz, 430-450 MHz

L' ICOM IC-9700 utilizza la tecnologia SDR (Software Defined Radio) a campionamento diretto in RF per operazioni Satelliti, EME, SSB per le bande VHF (2m) / UHF (70cm) / UHF (23cm) ALL MODE, questa soluzione tecnica consente di ridurre la complessita circuitale hardware, migliorando la sensibilita, il rapporto segnale/rumore e comunque, al momento, lo IC-9700 rimane uno dei pochissimi RTX dedicati per poter operare facilmente i Satelliti Radioamatoriali. Per la gestione delle antenne inseguimento, compensazione doppler e tracking il software PSTROTATOR by YO3DMU Codrut e diventato uno standard per gli addetti ai lavori, controlla il doppler in maniera precisa e perfetta sia in RX Downlink che in TX Uplink o contemporaneamente, vale tutti i soldi che spendete per la registrazione. in Download trovate il files IC-9700PST.ini che sostituisce il files IC-9700.ini nella cartella RIG di PSTRotator o meglio di OMNIRIG evitando anomalie di funzionamento e correggendo alcuni bug CI-V tra RTX e PSTrotator in mode CAT, per il TRACKING automatico delle antenne una economica interfaccia ERC-M by DF9GR Arduino based in KIT USB. In download anche la LISTA.csv o BANCO MEMORIE SATELLITI compresi di etichetta alfanumerica, da importare con software ICOM CS-9700, dei satelliti ATTIVI/OPERATIVI in formato CSV, provenienza fonte AMSAT-SE costantemente aggiornato. Interessante la costruzione di un filtro PASSA-ALTO da interporre tra RTX e Antenna UHF, evita rientri RF di armoniche VHF proteggendo il front-end dell'RX, si tratta di costruire 1/2 Duplexer/Diplexer, pochi componenti permettono di risparmiare sull'acquisto di un DIPLEXER commerciale. Nuove ANTENNE Satellitari, dopo il lancio di GREENCUBE Satellite Italiano in orbita MEO (6000 Km), la vecchia Yagi 7 elementi risultava poco performante e totalmente inadatta alla ricezione dei deboli segnali di IO-117, una DIAMOND 15 Elementi UHF e una 6 elementi VHF spaziatura larga ECO hanno ripristinato il link con lo spazio. Per le funzioni DIGITALI, D-STAR in rete sono reperibili numerosi tutorial per l'uso come NODO e come sbloccare il FIREWALL del ROUTER aprendo alcune PORTE UPD/TCP. Tutorial per l'utilizzo dei Modi DIGITALI analogici classici ,SSTV, FT8, WSJT, RTTY, FAX, VARA, SOUNDMODEM, MFSK, i SETTING per i Modi Digitali sono perfettamente identici a quelli del mio Yaesu FT-991A , le uniche cose che cambiano sono la numerazione delle porte COM RS232 UART (IC-9700 COM 5 e COM6, FT-991A COM9 e COM10) e il nome dei dispositivi AUDIO riproduzione/registrazione ( IC-9700 4-USB audioCodec, FT-991A 2-USB audioCodec) negli ICOM va indicato, in tutti i software radio, anche il CI-V Adress A2H nel mio caso, che deve coincidere con quello settato nel 9700. in Download trovate anche i DRIVE USB indispensabili per operare in Digital Mode utilizzando il solo CAVO USB, non sono richieste interfacce, tnc, cavi, modem esterni, i drive usb generano 2 porte COM RS232 Virtuali, una utilizzata per la gestione CAT Controll CI-V, l'altra per la gestione del PTT (RTS/DTS), viene generata anche una SoundBlaster (Scheda Audio) per la gestione dei segnali AUDIO I/O, drive per i vari OS Windows, drive downloadabili anche dal sito ufficiale ICOM per i vari OS. Sul blog di IU2FRL numerosi e interessanti tutorial per il REMOTERING, NODO, GPSDO, UPDATE, D-STAR relativi all'IC-9700, dategli un occhiata.

Espansione di banda ICOM IC-9700, basta dissaldare 2 minuscoli diodi SMD D332 e D326 sulla matrice interna come da info by PA2DB reperibili in rete, il nuovo range 144-148 MHz e 430-450 MHz 1240-1300 MHz in pratica USA version. Per la modifica rimuovere solamente il coperchio inferiore dell'RTX, con un saldatore di buona fattura ben caldo e staccato dalla rete elettrica, pizzicate i due diodi, sollevandoli su un lato, rimarranno in sede, ancorati a stagno su un solo lato, pronti per un eventuale "ripristino" come in origine, un paio occhiali o lenti ingranditori faciliteranno la modifica. Nella versione moddata USA Coverage dovrebbe potersi attivare anche la funzione REPEATER MODE, TRASPONDER bidirezionale, al momento non ci e' dato sapere la combinazione di tasti per settarlo, qualcuno la considera la foto una fake o bufala quindi "non confermata", funzione ludica ma pur sempre interessante. Sulle porzioni di banda espansa io ascolto canali PMR ch 1-20, 21-60, reti alternative emergenza di Protezione Civile, reti RRP, reti RRM, D-PMR rete Digitale, Emergenza EmCom, ecc. Per alcuni inutili inezie ma pur sempre una banda da monitorare, da testare con i device audio del 9700 DSDPLUS per la decodifica DMR e D-STAR http://www.radioamatoripeligni.it/i6ibe/dmr/dmr.htm o come stazione base MONITOR soccorso Alpino RRM Rete Radio Montana (io, Mike137), l'espansione di banda non risulta assolutamente indispensabile o necessaria, le performance del IC-9700 rimarranno invariate , usufruirete solo di una porzione di banda in piu per test ed esperimenti vari. Purtroppo non sono possibili ulteriori espansioni, la progettazione SDR dell'rtx notoriamente a banda larga, presenta sugli stadi di ingresso front-end, una serie di strettissimi filtri RF con fianchi molto ripidi VHF e UHF, eventuali segnali fuori banda verrebbero immediatamente soppressi e annullati, inutili quindi ulteriori espansioni anche solo in ricezione. Non mi assumo nessuna responsabilita su eventuali danni provocati da maldestri tentativi, eseguiti da personale inesperto all' RTX IC-9700. Se maneggiate un saldatore in modo poco professionale vi consiglio di rivolgervi ad un centro specializzato o a un buon tecnico riparatore, che per pochi spiccioli di euro effettuera la modifica. Buon divertimento, 73 Ivo I6IBE 16 Gennaio 2023

MAN. ITALIANO MAN. SERVICE MAN: CI-V MAN. AVANZATO DRIVE USB IC-9700PST.ini SATELLITI.csv

Clicca sulle IMMAGINI per accedere ai contenuti

ESPANSIONE DIPLEXER ANTENNE SAT

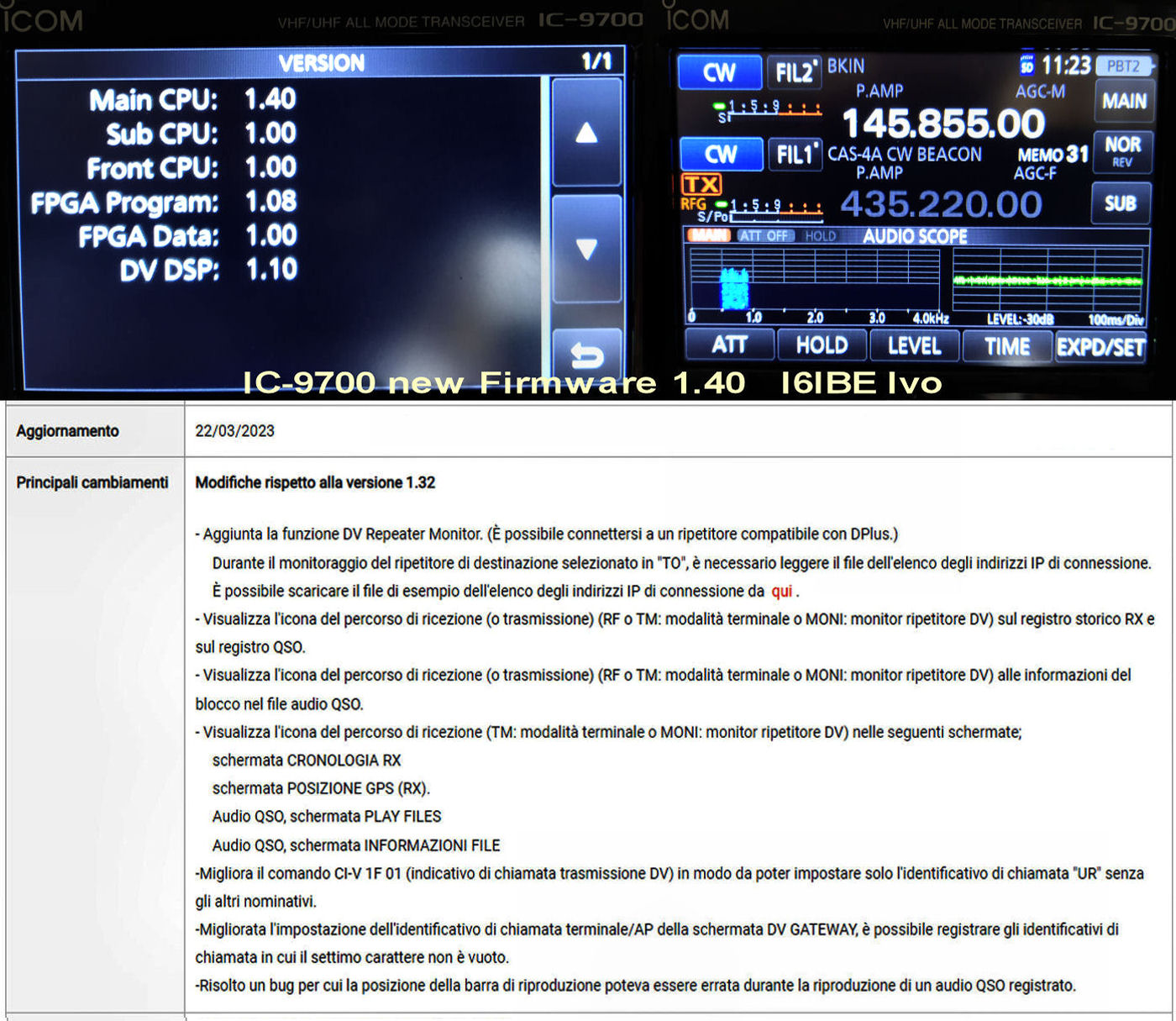

Last FIRMWARE
