TRAPCALC , COAXIAL TRAP DESIGN per le HF

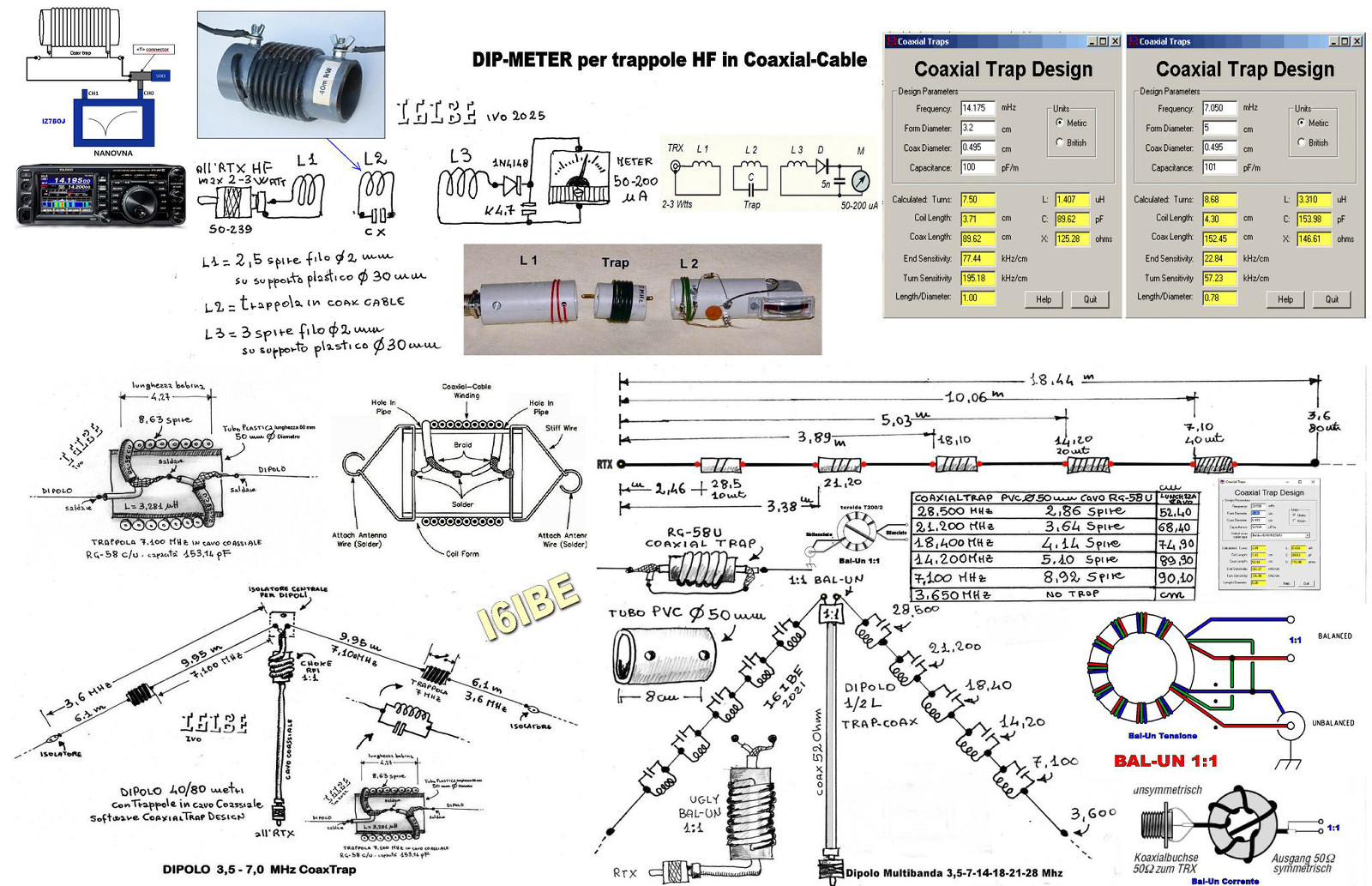

Software COAXIAL TRAP DESIGN https://www.qsl.net/ve6yp/index.html eccellente software freeware by VE6YP per la realizzazione di Trappole per le bande HF 1,5-30 MHz in CAVO COASSIALE, in pratica permette di realizzare antenne dipoli o verticali multibanda con semplici trappole in cavo coassiale, risparmiando e semplificando al massimo la costruzione, niente supporti torniti in teflon filettati e costosi e introvabili condensatori rf con capacita e tensioni di lavoro improponibili. Utilizzando semplice cavo coassiale RG-58 e similari si ottengono trappole in grado di supportate potenze RF fino a 1KW. La taratura risulta semplicissima, se si rispettano i valori restituiti dal software al mm (lunghezza cavo e numero di spire) non avrete problemi, eventualmente nel disegno trovate lo schema, trovato sul web, di un Dip-Meter elementare da collegare al TX HF o aiutatevi con un nano-VNA. Costruire antenne dipoli o verticali multibanda full-size trappolati diventa di una semplicita disarmante, veloci, facili, economici, prestazioni elevate. Ricordatevi di proteggere dalle intemperie le induttanze/trappole, incrociate e saldate calza e centrale del cavo all'interno del supporto/tubo cilindrico, guaina termorestringente e silicone o vernice trasparente spray aiutano non poco. Quasi indispensabile aggiungere un Bal-Un 1:1 o Choke RFI, nel disegno balun toroidali 1:1 in tensione , corrente o ugly in aria. 73 Ivo I6IBE
Dipolo multibanda. http://www.radioamatoripeligni.it/i6ibe/dipolocoaxtrap/dipolocoaxtrap.htm
Dipolo 40-80. http://www.radioamatoripeligni.it/i6ibe/dipolocoaxtrap_40_80/dipolocoaxtrap_40_80.htm
Dipolo 3 bande (sostituire con Coax-Trap) http://www.radioamatoripeligni.it/i6ibe/dipolo3bande/dipolo3.pdf 73 Ivo I6IBE 2025
